یک سازنده با اتصال یک موتور استرلینگ مینیاتوری به یک ESP32-C3، یک میکروکامپیوتر چوبی با ظاهر استیمپانک ساخته که تنها با ۱۵۰ میلیوات انرژی قادر به اجرای بازیهای کلاسیک است.
چگونه حرارت تبدیل به برق میشود
موتور استرلینگ، اختراع رابرت استرلینگ از سال ۱۸۱۶، اختلاف دما را به حرکت مکانیکی تبدیل میکند. قرار دادن شعله زیر یک سر سیلندر مهرومومشده باعث میشود هوا منبسط و منقبض شود و پیستون را حرکت دهد؛ چرخ فلایویل انرژی مکانیکی را ذخیره کرده و یک ژنراتور کوچک از آن برق میگیرد. توضیحات تکمیلی درباره مکانیزم در صفحه ویکیپدیا درباره موتور استرلینگ موجود است.
ساخت و طراحی: چوب، پرینت سهبعدی و لولههای تزئینی

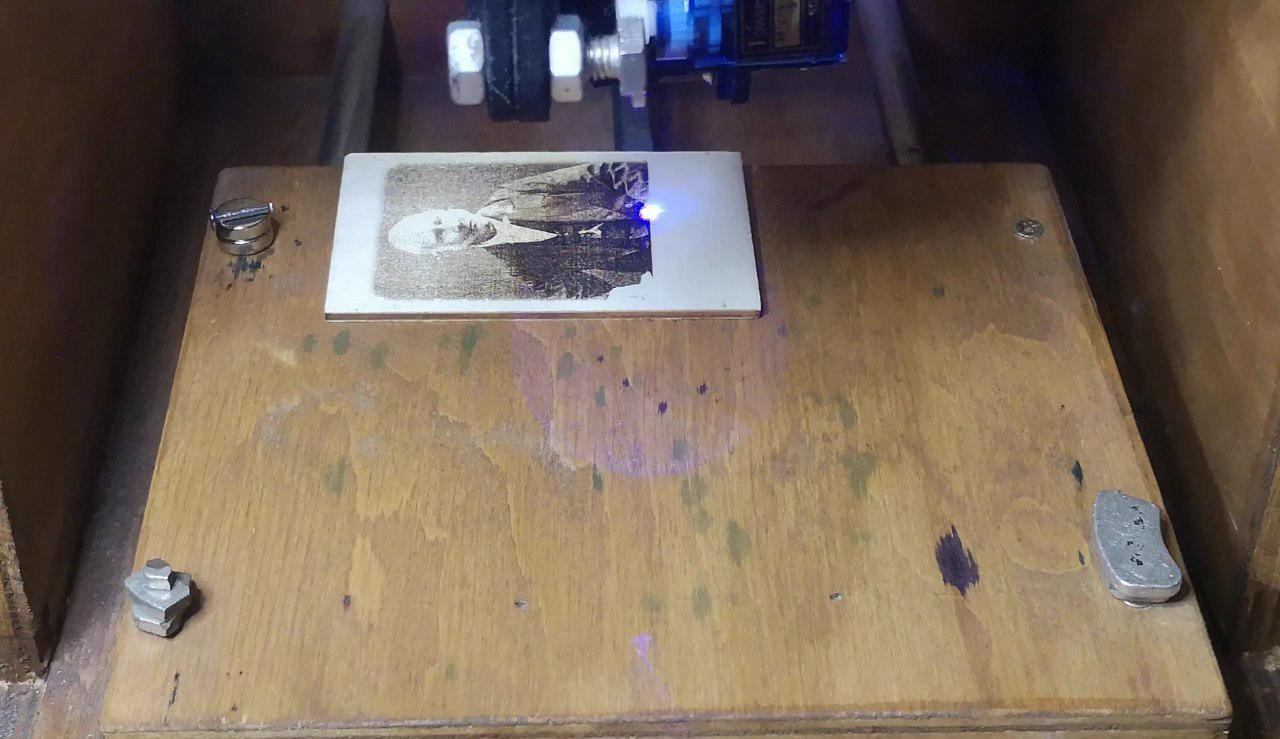

سازنده با نام کاربری PickentCode طراحی را در Blender انجام داد و قاب اصلی را از چوب ساخت. روی پنلهای کناری با حک لیزری تصویر رابرت استرلینگ و اسکچ پتنت ۱۸۱۶ حک شد. قطعات کوچکتر مانند بدنهٔ ماژولها و کیکَپها با پرینت سهبعدی تولید شدند و لولههای تزئینی از شلنگ دوش قدیمی رنگشده ساخته شدهاند. نتیجه ترکیبی از مهندسی دقیق و کار دستی با ظاهری استیمپانک است.
سختافزار و مدار برق

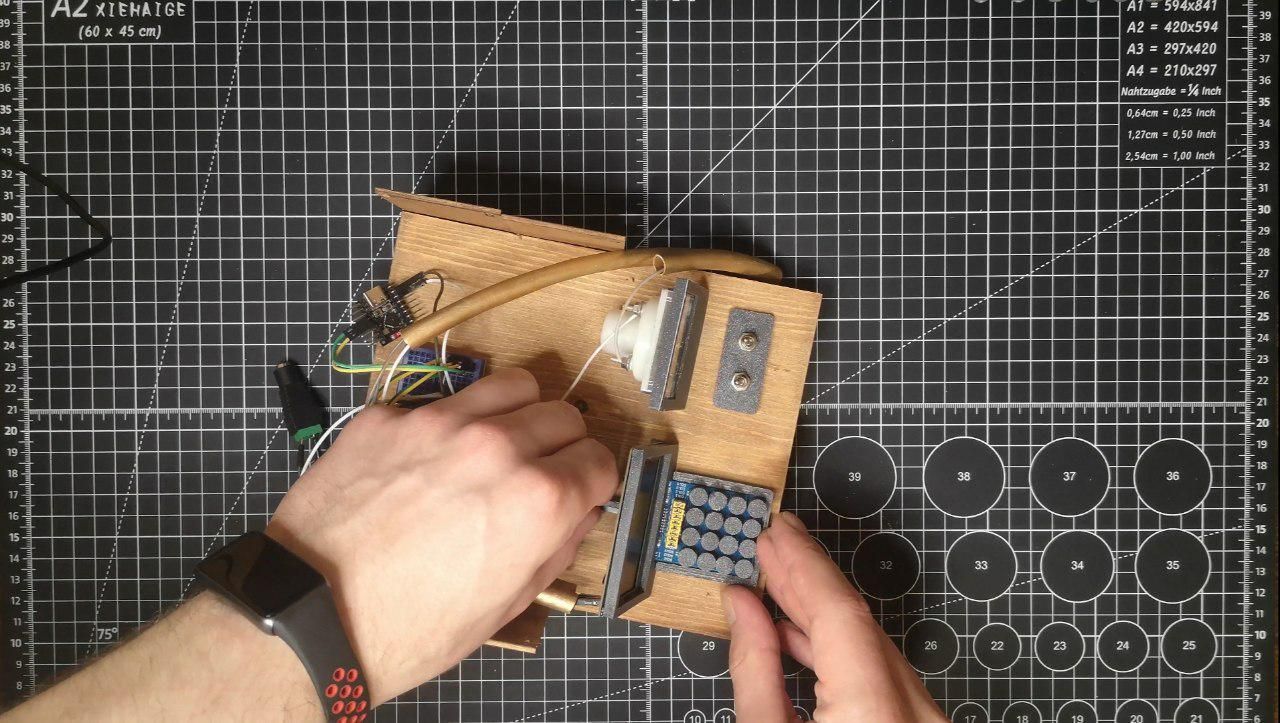

مغز سیستم یک میکروکنترلر ESP32-C3 است. نمایشگر تکرنگ OLED 2.42 اینچی با رزولوشن 128×64 و یک صفحهکلید 16 کلیده رابط کاربری را تشکیل میدهند. خروجی ژنراتور از طریق خازنهای کوچک تثبیت شده و یک ولتمتر آنالوگ بهصورت موازی امکان مانیتورینگ ولتاژ را فراهم میکند. دو کلید روی پنل جلو، مدار اصلی و اندازهگیری ولتاژ را کنترل میکنند.
کنترل مصرف: تنظیم فرکانس و بهینهسازیها
محدودیت توان حدود ۱۵۰ میلیوات باعث شد چند بهینهسازی سختافزاری و نرمافزاری اعمال شود:
- غیرفعالسازی کامل Wi‑Fi و بلوتوث
- کاهش روشنایی نمایشگر برای صرفهجویی در مصرف
- تنظیم پویا فرکانس کاری ESP32: هنگام بهروزرسانی یا پردازش تا ۸۰ مگاهرتز و در حالت بیکار تا ۱۰ مگاهرتز
- استفاده از خازنها برای تثبیت ولتاژ تولیدشده و کاهش نوسان
نرمافزار و قابلیتهای محاسباتی
دستگاه یک ماشین مجازی سفارشی CHIP-8 را اجرا میکند و چند ROM کلاسیک مانند Tetris، Snake و Pong از پیش نصب شدهاند. علاوه بر اجرای بازیها، یک ویرایشگر کد داخلی امکان وارد کردن و اجرای مستقیم اپکدهای CHIP-8 را فراهم میکند که تجربهای نزدیک به برنامهنویسی سطح پایین ارائه میدهد. جزئیات بیشتر درباره زبان CHIP-8 در ویکیپدیا موجود است.
مشخصات فنی کلیدی
- منبع انرژی: موتور استرلینگ مینیاتوری
- کنترلر: ESP32-C3
- نمایشگر: OLED 2.42", رزولوشن 128×64
- صفحهکلید: 16 کلیده
- توان عملیاتی: تا حدود ۱۵۰ میلیوات
- فرکانس عملکرد: قابل تغییر بین ۱۰ تا ۸۰ مگاهرتز
- نرمافزار: ماشین مجازی CHIP-8 با چند ROM آماده
نکات ساخت و توصیهها
- آشنایی با پرینت سهبعدی و حک لیزری برای تولید قاب و قطعات ظاهری مفید است.
- تجربهٔ لحیمکاری و طراحی مدار برای پیادهسازی تثبیت ولتاژ و نصب ولتمتر لازم است.
- برای افزایش پایداری میتوان از خازنها و مدارهای حفاظتی مناسب استفاده کرد.
اهمیت پروژه
ترکیب یک موتور گرمایی کلاسیک با الکترونیک کممصرف نشان میدهد منابع انرژی نامتعارف قابل استفاده برای راهاندازی سیستمهای کوچک هستند. پروژههای مشابه الهامبخش راهحلهای خلاق در مهندسی حرارت و الکترونیکاند؛ از جمله امکان افزایش بازده ژنراتور یا یکپارچهسازی با ذخیرهسازهای انرژی کممصرف تا از نمونهٔ نمایشی به کاربردیتر شدن حرکت کرد.
