یک Zephyrus M16 ساخت 2022 با پردازنده Intel Core i9-12900H بهخاطر کاربرد نامناسب فلز مایع در خط تولید دچار خوردگی هیتسینک شد و نزدیک بود به سیلیکون پردازنده نفوذ کند.
چه اتفاقی افتاد؟

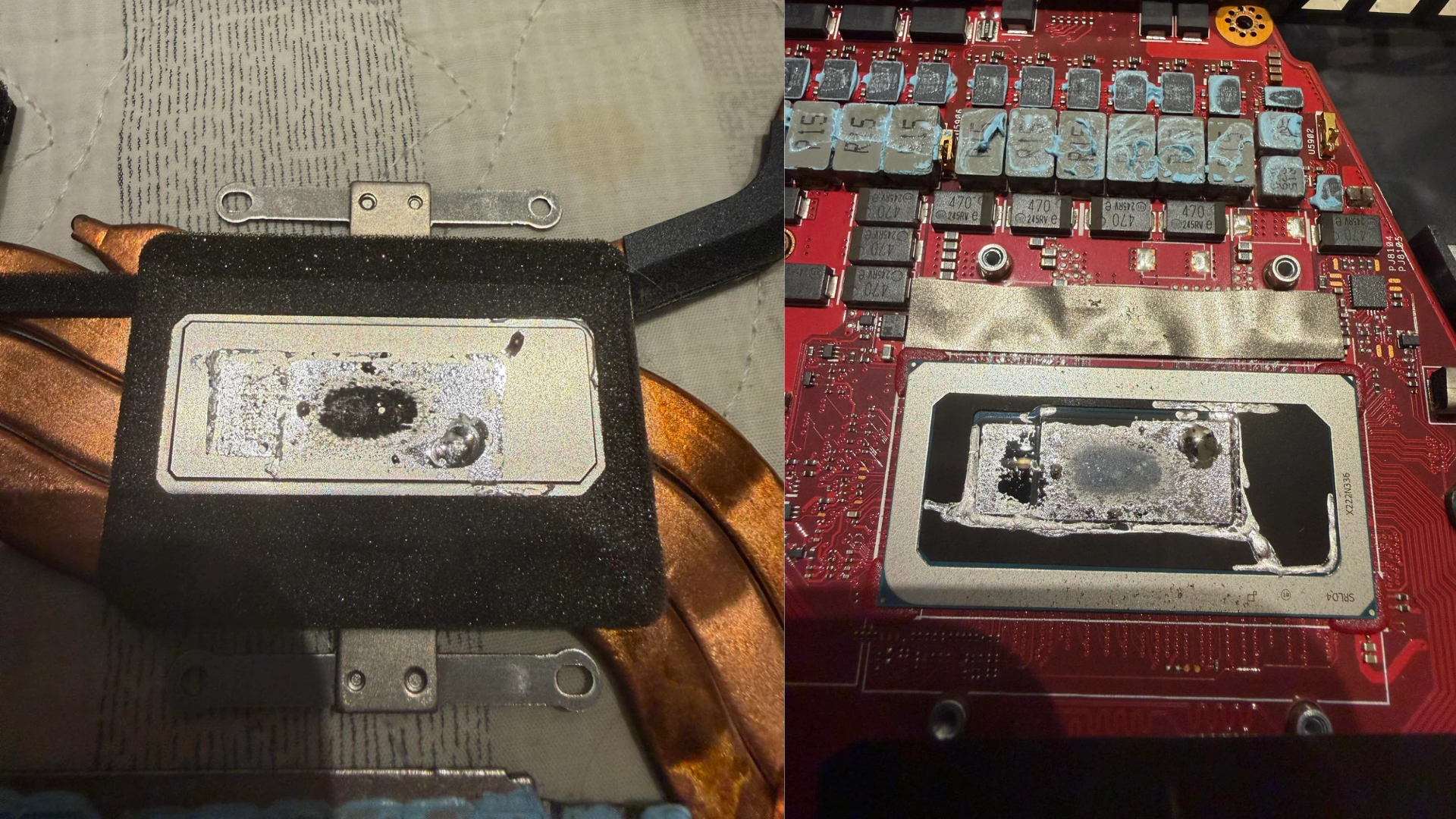

کاربر Reddit با شناسه u/nicknickmeetnick گزارش داد لپتاپ بهطور متناوب داغ میکرد، عملکرد در بازی افت میکرد و در نهایت دستگاه کرش سخت میکرد. پس از باز کردن دستگاه مشخص شد فلز مایع که در کارخانه روی پردازنده اعمال شده بود از محفظه خود سرریز کرده و به سطح هیتسینک چسبیده است؛ بهقدری که پوشش محافظ نازک زیر هیتسینک را خورده و تقریباً به سیلیکون پردازنده نزدیک شده بود.
چرا فلز مایع خطرناک شد؟
فلز مایع مزایای قابلتوجهی مثل رسانایی حرارتی بالاتر نسبت به خمیرهای معمولی دارد، اما ریسکهایی هم به همراه دارد:
- فلز مایع رسانای الکتریکی است و در تماس با قطعات اطراف میتواند پل میکروسکوپی بسازد و اتصال کوتاه ایجاد کند.
- برخی تولیدکنندگان برای افزایش چسبندگی، افزودنیهایی به فلز مایع میزنند که ممکن است خاصیت خورندگی یا سایش داشته باشند و به مرور هیتسینک را فرسوده کنند.
- لرزش و جابهجایی در دستگاههای قابلحمل احتمال نشت را افزایش میدهد؛ بدون مکانیزم ایزوله و حفاظت، فلز مایع ریسکزا خواهد بود.
برای مطالعهٔ فنی دربارهٔ انواع مواد رابط حرارتی و آلیاژهای فلز مایع میتوانید به منابع مرجع مراجعه کنید: مواد رابط حرارتی و گالیم و آلیاژهای فلز مایع در ویکیپدیا.
چطور مشکل رفع شد و نتیجه چه بود؟
نیک قبل از سفارش مادهٔ تغییر فاز PTM7950 تصمیم گرفت ابتدا خمیر GD900 را امتحان کند. پس از باز کردن دستگاه با تودهای از فلز مایع و آثار خوردگی روی هیتسینک مواجه شد. روش حذف او ساده اما دقیق و مؤثر بود:
- مرطوبکردن و شکلدادن فلز مایع با پنبه و الکل ایزوپروپیل تا تبدیل به تودهای قابل حذف شود.
- بهکارگیری نوار نقاشی برای بلندکردن تودهٔ فلز مایع از سطح بدون پخش آن روی قطعات دیگر.
- سابیدن آرام مناطقی که دچار خوردگی شده بودند تا فلز و رسوبات جدا شوند.
- پاککردن نهایی، اعمال خمیر حرارتی GD900 و مونتاژ مجدد دستگاه.
نتیجهٔ آزمون سریع و چشمگیر بود: کاربر گزارش داد دماها بهشدت کاهش یافتند (تا حدود 10 برابر بهبود گزارش شده)، کرشها متوقف شد و نرخ فریم در بازیها تقریباً سه برابر شد. نیک میگوید پس از این تعویض، عملکرد دستگاه به وضعیت مطلوب بازگشت و انتظار دارد با رسیدن PTM7950 عملکرد حرارتی باز هم بهتر شود.
درسهایی برای کاربران، سازندگان و تعمیرکاران
این حادثه یک مورد منفرد نیست و نمونههای مشابه در انجمنها مشاهده شده است. نکات کلیدی:
- برای کاربران: در صورت مشاهدهٔ گرمایش غیرعادی یا کرش مکرر، دستگاه را خاموش کرده و بهصورت ایمن بررسی یا به سرویس معتبر مراجعه کنید؛ نشت فلز مایع میتواند باعث آسیب دائمی شود.
- برای سازندگان: اعمال خودکار فلز مایع بدون مکانیزمهای ایزولهسازی و کنترل کیفیت دقیق، ریسک بالایی دارد. استفاده از پوششهای محافظ، مواد غیررسانا یا روشهای ایمنتر باید بررسی شود.
- برای تعمیرکاران و علاقهمندان: حذف فلز مایع نیاز به دقت و ابزار مناسب مثل الکل ایزوپروپیل و نوار دارد؛ پاکسازی نادرست میتواند به قطعات دیگر آسیب برساند. اگر دستگاه تحت گارانتی است، پیش از باز کردن با مرکز سرویس هماهنگ کنید.
نکات ایمنی هنگام مواجهه با فلز مایع
- از تماس مستقیم فلز مایع با مادربرد و قطعات حساس جلوگیری کنید؛ فلز مایع رسانای الکتریکی است.
- از محافظ ESD (بند مچ) استفاده کنید و روی سطح خشک و عایق کار کنید تا ریسک آسیب به حداقل برسد.
- اگر تجربهٔ کافی ندارید، کار را به تعمیرکار متخصص واگذار کنید تا احتمال اتصال کوتاه یا آسیب به پردازنده کاهش یابد.
چشمانداز: منع فلز مایع یا بهبود استانداردها؟
برخی کاربران معتقدند فلز مایع نباید در دستگاههای قابلحمل بهصورت کارخانهای بهکار رود. واقعیت این است که فلز مایع در شرایط کنترلشده میتواند مزیت حرارتی چشمگیری ارائه دهد، اما برای تولید انبوه لپتاپهای پرتحرک نیاز به استانداردهای سختتر، مکانیزمهای ایمنسازی و کنترل کیفیت بیشتر وجود دارد. تولیدکنندگان باید بین بهبود حرارتی و خطرات بلندمدت توازن برقرار کنند و راهحلهای ایمنتر مانند مواد غیررسانا یا پوششهای محافظ را مدنظر قرار دهند.
در عمل، بررسی دورهای وضعیت خمیر حرارتی، نگهداری مناسب سیستم تهویه و مراجعهٔ سریع به سرویس در صورت مشاهدهٔ علائم غیرعادی میتواند از بروز خرابیهای پرهزینه جلوگیری کند.
مطالعهٔ فنی بیشتر دربارهٔ انواع مواد رابط حرارتی و مشخصات آنها را در منابع مرجع دنبال کنید و در انتخاب مرکز سرویس، دقت لازم را به خرج دهید.
