انقلاب 13.5 نانومتری و سایه‌های پنهان

پشت پرده‌ی تولید تراشه‌های 3 و 2 نانومتری، جنگی خاموش اما سرنوشت‌ساز جریان دارد. صنعت نیمه‌هادی معمولاً روی ماشین‌های لیتوگرافی EUV به ابعاد کانتینر، منابع پلاسما و حکاکی ترانزیستورها در مقیاس‌های زیر 7 نانومتر تمرکز می‌کند. اما حلقه‌های گمشده‌ی زنجیره‌ی تولید، غشاهایی نازک‌تر از حباب صابون، آینه‌هایی با تختی اتمی و ردپای نقص‌هایی هستند که کشف و رفع آنان به یک زیرصنعت کامل تبدیل شده است. همین المان‌های کم‌سروصدا، تعیین می‌کنند که آیا نسل بعدی پردازنده‌ها به بازار می‌رسند یا نه.

طول موج کوتاه‌تر، چالش‌های بلندمدت‌تر

لیتوگرافی EUV با طول موج 13.5 نانومتر کار می‌کند که به طرز چشمگیری کوتاه‌تر از استاندارد 193 نانومتری لیتوگرافی‌های فرابنفش عمیق (DUV) است. این فشردگی طیفی، همان محرک اصلی است که به غول‌های نیمه‌هادی اجازه می‌دهد قانون مور را برای چند نسل دیگر زنده نگه دارند. ریشه‌ی این فناوری به دهه 80 میلادی بازمی‌گردد، اما پیشرفت‌های تجاری محسوس تنها در سال‌های 2000 به بعد رقم خورد. یکی از اولین و دردناک‌ترین گلوگاه‌ها، توان خروجی منبع نوری بود. سیستم‌های اولیه تنها زیر 10 وات نور مفید تولید می‌کردند که خط تولید را به بن‌بست اقتصادی می‌کشاند. تنها با بلوغ فناوری پلاسمای تولید شده توسط لیزر CO2 بود که در سال‌های اخیر این توان از مرز 250 وات عبور کرد و حجم بالای تولید تراشه به توجیه اقتصادی رسید.

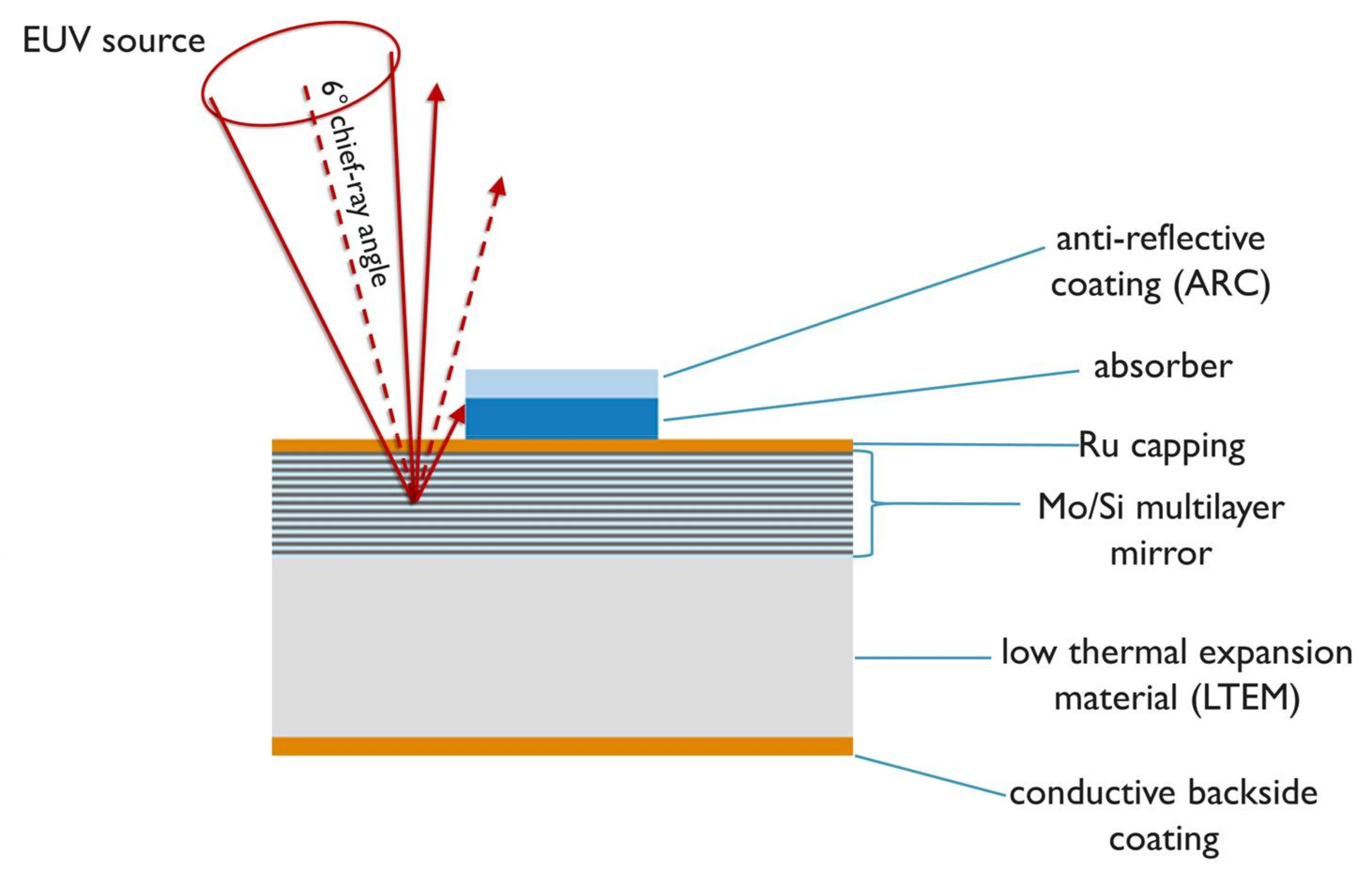

نور خام، تمام ماجرا نبود. برخلاف ماسک‌های DUV که نور را از روی لایه‌های کروم شیشه‌ای عبور می‌دهند، ماسک‌های EUV سازه‌های چندلایه‌ی بازتابی هستند. برای حفظ دقت الگو، این آینه‌ها باید تختی و کنترل نقص در سطح اتمی را تضمین کنند. کوچک‌ترین ذره، عیب پنهان در ساختار لایه‌ها یا اعوجاج میکروسکوپی، مستقیماً به یک نقص کشنده تبدیل می‌شود که روی ویفر حک خواهد شد. اینجاست که بحران محافظت و کنترل کیفیت دو سر به سر چارچوب تولید می‌چسبند.

پارادوکس پیلیکول: محافظی به قیمت اتلاف نور

در نسل‌های قبلی، یک غشای شفاف کشیده شده روی ماسک با نام پیلیکول، گرد و غبار را دور نگه می‌داشت. ذرات روی این غشا خارج از فوکوس بودند و در حکاکی نقش نمی‌بستند. راهکاری ساده و اثبات‌شده. اما فیزیک نور EUV این فرمول را دودست کرد. تا سال 2000، حتی فکر استفاده از پیلیکول برای ماسک‌های EUV هم وجود نداشت. دلیلش جذب بی‌رحمانه‌ی مواد در طول موج 13.5 نانومتر بود. غشا باید برای نور EUV تقریباً نامرئی می‌ماند و هم‌زمان در برابر بمباران فوتون‌های پرتوان تاب برنداشت. از آنجا که ماسک‌ها بازتابی هستند، پرتو نور دو بار از پیلیکول عبور می‌کند و بازدهی انتقال را دوبرابر می‌شکند.

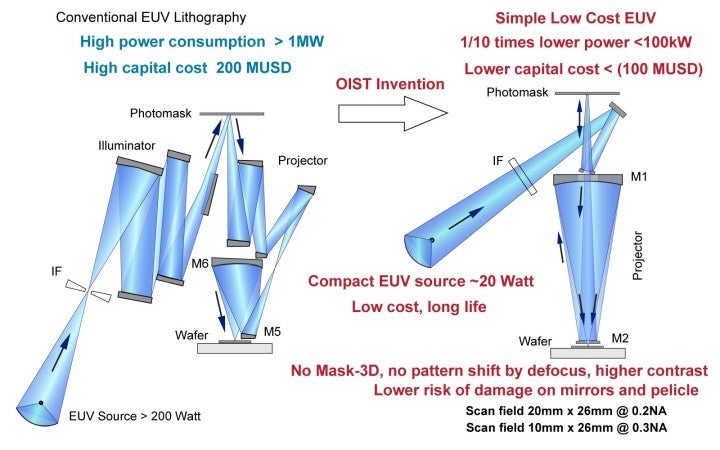

ساختار لایه‌ای ماسک‌های EUV و تأثیر غشاهای محافظ روی کالیبراسیون نوری

الزامات ساخت یک پیلیکول استاندارد (112 در 145 میلی‌متر) شبیه به یک چالش مهندسی مرزی است. انتقال تک‌عبوری باید بالای 88 تا 90 درصد باشد، یکنواختی نوری زیر 0.4 درصد، بازتاب کمتر از 0.04 درصد و انحراف مکانیکی زیر 500 میکرومتر تحت فشار 2 پاسکال محقق شود. این غشا موظف است توان بالای 400 وات را تحمل کند و عمر اقتصادی لازم را داشته باشد. تمام این ویژگی‌ها در یک حلقه‌ی آزاد با ضخامت نانو پیاده شده‌اند که نسبت ضخامت به عرض آن حدود 0.0000054 است. حفظ چنین تعادلی نیازمند فرمولاسیون‌های پیشرفته در حوزه‌ی مهندسی سطح و علم مواد است.

یک دهه آزمون و خطا در مهندسی مواد

تاریخچه‌ی توسعه‌ی این غشاها گویای دشواری مسیر است. در بازه‌ی زمانی 2010 تا 2015، نمونه‌های اولیه در برابر تابش EUV سریعاً تخریب می‌شدند یا جذب نوری غیرقابل قبولی ایجاد می‌کردند. عبور از سال 2016 و رسیدن به 2018، نقطه عطفی بود که غشاهای پلی‌سیلیکونی و نانومواد کربنی توانستند انتقال نوری و ثبات حرارتی بهتری را نشان دهند. شرکت ASML پس از سال‌ها تحقیق، اولین محصولات تجاری پیلیکول را معرفی کرد؛ اما محدودیت‌های عملکردی آنان را فعلاً به لایه‌های غیرحساس تولید محدود می‌ساخت.

از 2019 تا 2021، ترکیبات سیلیکونی دوپ‌شده با فلز و کامپوزیت‌های مبتنی بر گرافن توانستند نرخ انتقال را به بالای 90 درصد برسانند و راه را برای استفاده در لایه‌های حساس هموار کنند. این پیشرفت‌ها نشان می‌دهد که صنعت نیمه‌هادی برای عبور از گلوگاه‌های فیزیکی، مجبور است مرزهای شیمی و فیزیک را بار دیگر بازتعریف کند.

تکنولوژی‌های نوین در ساخت غشاهای نازک و مقاوم برای لیتوگرافی پیشرفته

نقص‌های ماسک و صنعتی مستقل برای پاکسازی

فراتر از بحث پیلیکول، کنترل عیوب ماسک در لیتوگرافی EUV به خودی خود یک صنعت پویا محسوب می‌شود. هر ذره‌ی ناخواسته یا ناهمواری در آینه‌های چندلایه، می‌تواند کل ویفر را به زباله‌دان بفرستد. ابزارهای بازرسی نوری پیشرفته و الگوریتم‌های ردیابی عیب، روزانه کار می‌کنند تا ردپای کانون‌های آسیب را قبل از حکاگری شناسایی کنند. این فرآیند که نیازمند کالیبراسیون‌های دقیق و دیباگ‌های مکرر در سطح میکرومتری است، مستقیماً روی بازده تولید و هزینه‌ی نهایی هر تراشه اثر می‌گذارد.

با نزدیک شدن نسل‌های 2 نانومتری و فراتر از آن، چالش‌های لیتوگرافی EUV از حالت آزمایشگاهی خارج شده و به محور اصلی رقابت تجاری تبدیل می‌شود. حل معماهای پیلیکول و کنترل نقص‌های ماسک، تنها به ارتقای ماشین‌آلات محدود نمی‌شود؛ بلکه نیازمند بازنگری در استانداردهای محیطی پاک‌خانه‌ها و همکاری نزدیک میان سازندگان تجهیزات و تأمین‌کنندگان مواد پیشرفته است. آینده‌ی صنعت الکترونیک روی دوش همین جزئیات می‌چرخد و برندگان این نبرد پنهان، کسانی هستند که بتوانند مهندسی مواد و دقت نوری را به سطحی بی‌نقص برسانند.
