ورود به مرزهای فیزیکی تراشهها
مرزهای فیزیکی چیپهای الکترونیکی به نقطهای رسیده که روشهای سنتی پوششدهی لایهها دیگر پاسخگوی دقت مورد نیاز هستند. وقتی ابعاد ترانزیستورها به زیر نانو متر میرسند، هرگونه ناهمگنی در ضخامت پوشش میتواند عملکرد کل دستگاه را مختل کند. در همین نقطه فرآیند تولید لایه اتمی (ALD) وارد میدان میشود. این تکنولوژی پیشرفته، مواد را اتم به اتم روی سطح نیمهرساناها مینشاند و استانداردهای جدیدی در یکنواختی و کنترل ضخامت تعیین میکند.
فناوری پوششدهی فاز بخار با کنترل سطحي
تولید لایه اتمی یک روش رسوبگذاری فاز بخار است که در آن لایههای فوقالعاده نازک با دقت اتمی روی زیرلایهها شکل میگیرند. این فرآیند را میتوان نوعی تخصصیشده از رسوبگذاری شیمیایی فاز بخار (CVD) دانست، اما تفاوت بنیادین آن در مکانیسم واکنش موقت و کاملاً سطحی است. در ساخت نیمهرسانا، مدیریت دقیق ویژگیهای لایههای نازک برای عملکرد ترانزیستورها، خازنها و مدارهای منطقی پیشرفته یک ضرورت حیاتی است.
زیربنای تاریخی و مسیر صنعتی
با وجود آنکه امروزه در خط مقدم فناوریهای پیشرفته قرار دارد، پای این روش به دهه ۱۹۷۰ بازمیگردد. نخستین پیشنهاد آن توسط پژوهشگرانی مانند سونتولا و آنتسون در سال ۱۹۷۰ مطرح شد. در روزهای اولیه، کاربرد آن محدود به تولید ترکیبات گروههای III-V و II-VI بود. با گذشت زمان و نیاز مبرم صنعت الکترونیک به مینیاتوریسازی، این تکنیک به یک ستون فقرات غیرقابلتعویض در خط تولید دستگاههای پیشرفته تبدیل شد.
چرخه واکنشهای پلکانی و کنترل دقیق

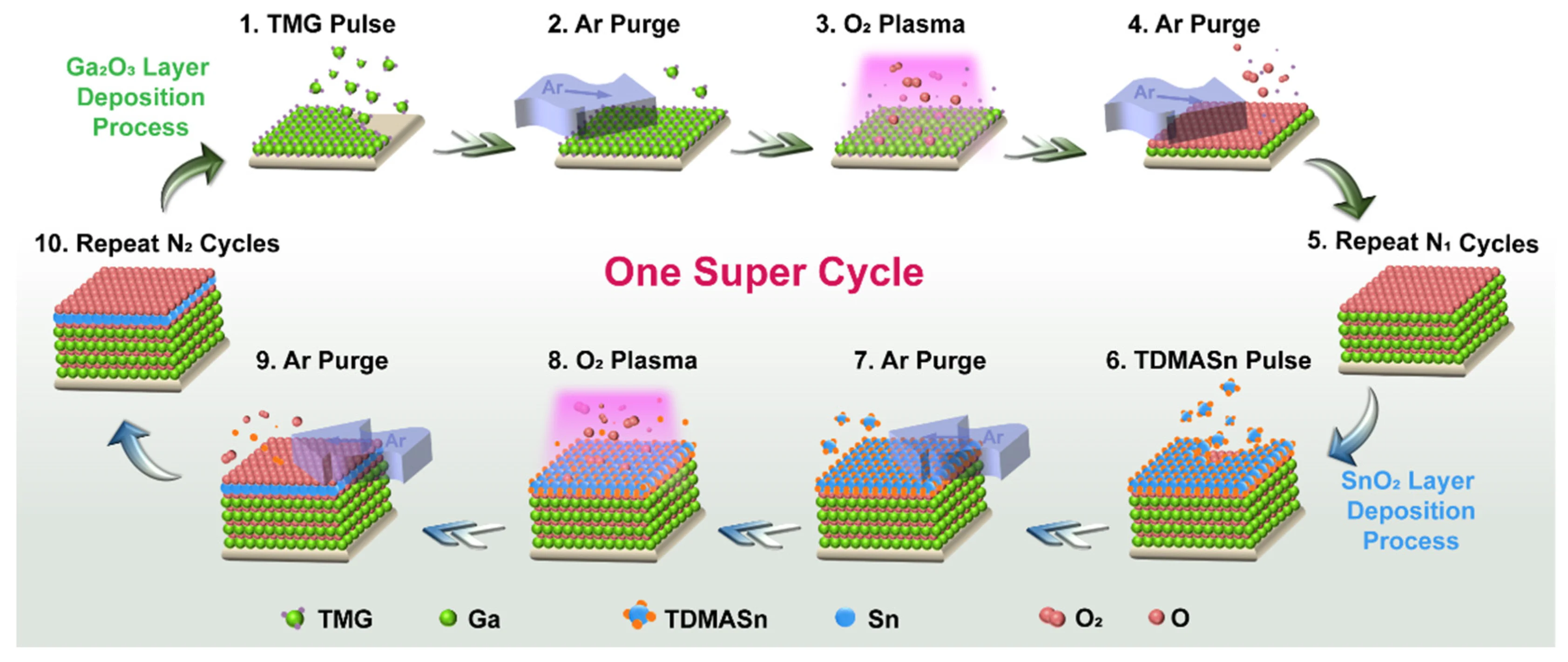

راز دقت باورنکردنی این فرآیند در سیکلهای متوالی و خودتوقفدهنده (self-limiting) آن نهفته است. برخلاف روشهای مسابقهای که مواد بهطور پیوسته روی سطح پاشیده میشوند، لایه اتمی پیشعبارتهای (precursors) گازی را بهصورت پالسی و خنثی وارد محفظه واکنش میکند. یک چرخه کامل این عملیات ۵ مرحله کلیدی را طی میکند:
- مراحل ورود و واکنش: پیشعبارت اول معمولاً یک ترکیب فلزی است که تنها با سطح زیرلایه واکنش میدهد. به دلیل ماهیت خودتوقفدهنده واکنش، سطح تا حد اشباع پوشیده میشود و دیگر پیشعبارت اضافی جذب نمیگردد.
- پاکسازی (Purge): گاز لخت مانند نیتروژن یا آرگون برای برداشتن اضافات پیشعبارت و محصولات جانبی وارد محفظه میشود. این کار از واکنشهای گازی ناخواسته جلوگیری کرده و فرآیند را کاملاً سطحي نگه میدارد.
- ورود پیشعبارت دوم: ماده واکنشدهنده (معمولاً آب یا اوزون) وارد میشود و لایه جذبشده توسط پیشعبارت اول را به لایه پایدار ماده هدف تبدیل میکند.
- پاکسازی مجدد: اضافههای پیشعبارت دوم و محصولات جانبی شسته میشوند تا محفظه برای شروع چرخه بعدی آماده گردد.
- تکرار چرخه: هر دور کامل معمولاً بین 0.1 تا 0.2 نانومتر ضخامت ایجاد میکند. با تکرار این فرآیند صدها یا هزاران بار، مهندسان میتوانند ضخامت نهایی پوشش را با دقیقترین معیارهای ممکن تنظیم کنند.
ویژگیهای کلیدی و کاربرد در نسل جدید تراشهها

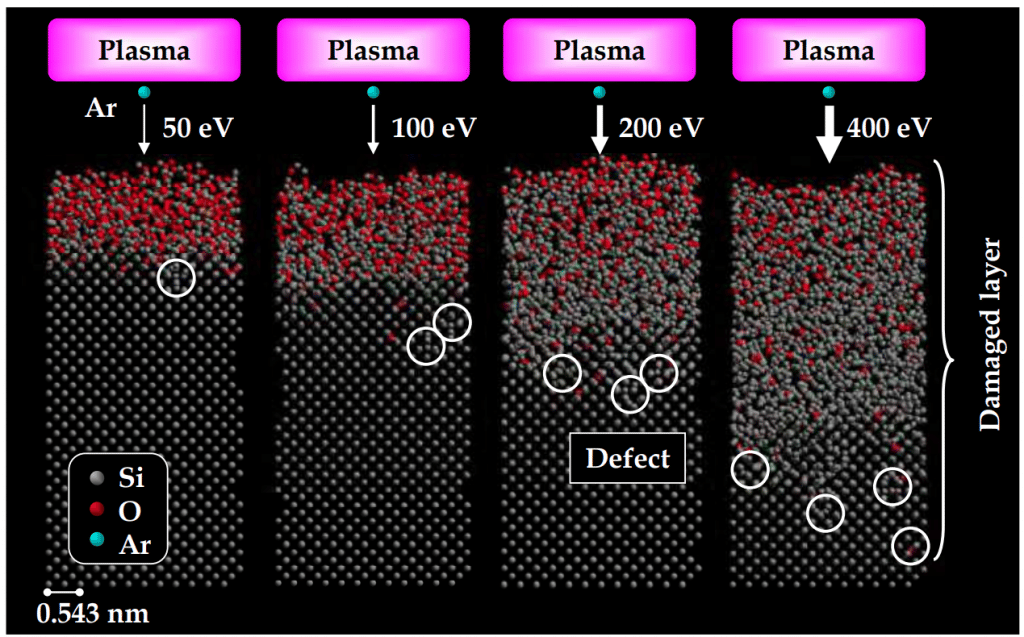

ویژگی بارز این تکنیک، پوششدهی همگن (conformal) آن روی سطوح سهبعدی پیچیده است. وقتی ساختارهای ترانزیستورهای FinFET یا Gate-All-Around ساخته میشوند، نیاز به لایهای داریم که عمق شیارها و دیوارههای عمودی را بدون ایجاد حفره یا ضخامت ناخواسته پوشش دهد. تنها تکنیک تولید لایه اتمی توانایی نفوذ به تونلهای باریک و پوششدهی یکنواخت در مقیاس اتمی را بهصورت عملی دارد. این توانایی، آن را به ابزاری ضروری برای ساخت حافظههای NAND با چگالی بالا و ترانزیستورهای با مصرف انرژی بهینه تبدیل کرده است. علاوه بر نیمهرساناها، این روش در پوششدهیهای نانوذرات، سلولهای خورشیدی لایه نازک و حتی کاربردهای پزشکی نوین نیز جایگاه ویژهای پیدا کرده است.
آینده فناوری الکترونیک به دقتی وابسته است که از مرز اتمی سرچشمه میگیرد. با نزدیکتر شدن صنعت ساخت تراشه به محدودیتهای فیزیکی کوانتومی، تقاضا برای روشهایی با کنترل مولکولی و لایهنشانی بدون نقص افزایش خواهد یافت. تکنیکهای پیشرفتهتر پوششدهی و اتوماسیون فرآیندهای واکنشی، مسیر را برای نسلهای بعدی چیپهای با عملکرد بالا و مصرف انرژی بهینه هموار میکنند و نشان میدهند که کوچکترین ذرات ماده، بزرگترین تأثیر را بر توسعه تکنولوژی دارند.
