اینتل در روز دوشنبه اعلام کرد که بیش از یک میلیون ويفر ۳۰۰ میلیمتری را با استفاده از اسکنرهای High-NA EUV پردازش کرده است، کمتر از دو سال و نیم پس از مونتاژ اولین ابزار. این رقم نه تنها بلوغ فرآیند ۱۸A اینتل را توجیه میکند، بلکه این شرکت را به طور قابلتوجهی از کل صنعت جدا میسازد: ASML در آوریل گذشته اعلام کرده بود که مجموع اسکنرهای High-NA ارسالشده تا آن تاریخ، به طور تجمعی ۵۰۰ هزار ويفر پردازش کردهاند. اینتل تنها، بیش از دو برابر این حجم را در ناوگان خود محقق ساخته است.
یک میلیون ويفر: گواهی بر بلوغ فرآیند و قدرت ناوگان

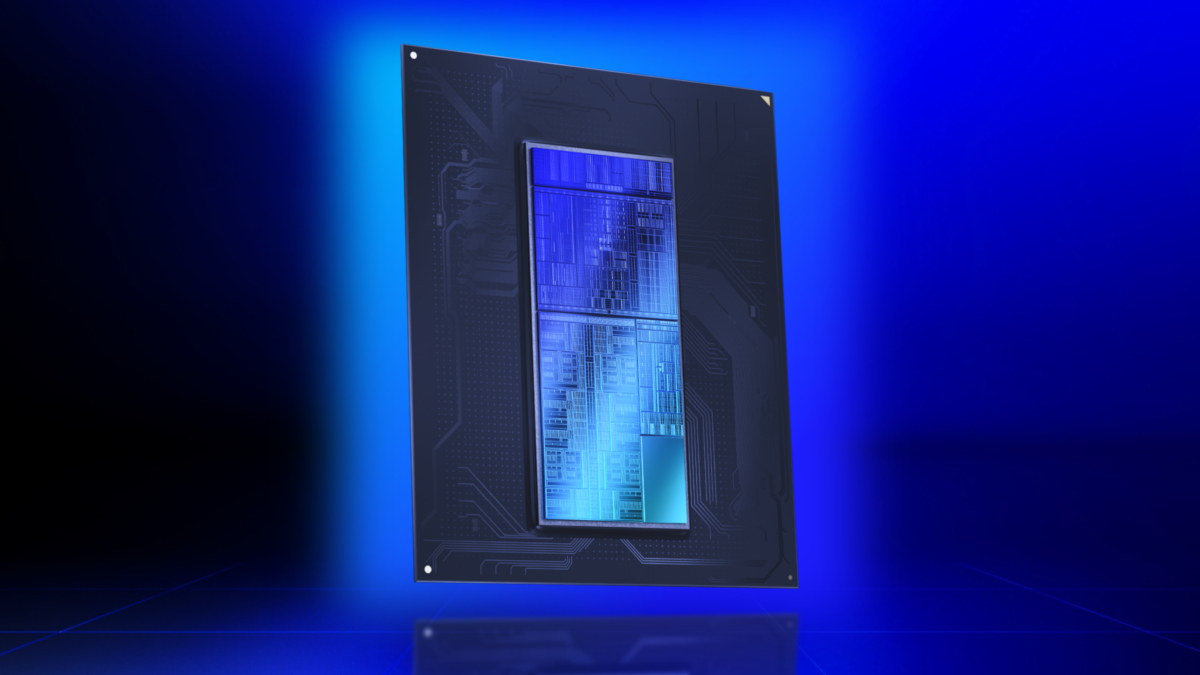

شمارش یک میلیون ويفر شامل مراحل نصب و تایید ابزار (Install Qualification)، تحقیق و توسعه، و تولید انبوه میشود. در اوایل ۲۰۲۵، اینتل استفاده از اسکنرهای High-NA EUV برای تکنولوژی فرآیند ۱۸A را رسماً تایید کرد؛ بنابراین اکنون این ابزارها در تولید پردازندههای Panther Lake مستقر شدهاند. ناوگان فعلی اینتل شامل دو سیستم ASML Twinscan EXE:5000 و حداقل یک اسکنر EXE:5200B میشود. جهش از ۳۰ هزار ويفر در فوریه ۲۰۲۵ به بیش از یک میلیون در سپتامبر ۲۰۲۶، نتیجه مستقیم توسعه ناوگان و افزایش چشمگیر نرخ جيدگی (Throughput) بوده است.
چالش ختنهزنی میدان: گلوگاه ماسکهای ۶ اینچی
لیتوگرافی EUV معمولی (۰.۳۳-NA) با بزرگنمایی ۴X در هر دو جهت، میدان نورپردازی ۳۳×۲۶ میلیمتری را با ماسکهای سنتی ۶ اینچی پوشش میدهد. اما High-NA EUV (۰.۵۵-NA) از بزرگنمایی آنامورفیک ۴X/۸X بهره میبرد؛ در نتیجه ماسک ۶×۶ اینچ تنها میتواند نیمهمیدانی ۱۶/۵×۲۶ میلیمتری را پوشش دهد. برای چیپهای بزرگتر که در یک میدان کامل جا میشوند، باید دو نیمهمیدان جداگانه نورپردازی و سپس با دقت.nanometer ختنهزنی (Stitching) شوند.
معایب اصلی ختنهزنی
- کاهش نرخ عبور: افت از ۱۷۵ ويفر در ساعت به ۱۲۵ ويفر در ساعت روی مدل EXE:5200B.
- محدودیت طراحی: طرحریزی کف چیپ (Floorplan) باید از پیش با در نظر گرفتن مرز ختنهزنی انجام شود، که آزادی معماری را کاهش میدهد.
- حساسیت ترازبندی: حتی انحرافهای زیر نانومتری میتواند خطوط، ویاها و اینترکانکتها را تشوه دهد، باعث نقص و کاهش بازده میشود — هزینهزا به خصوص برای 다이های بزرگ CPU و GPU.

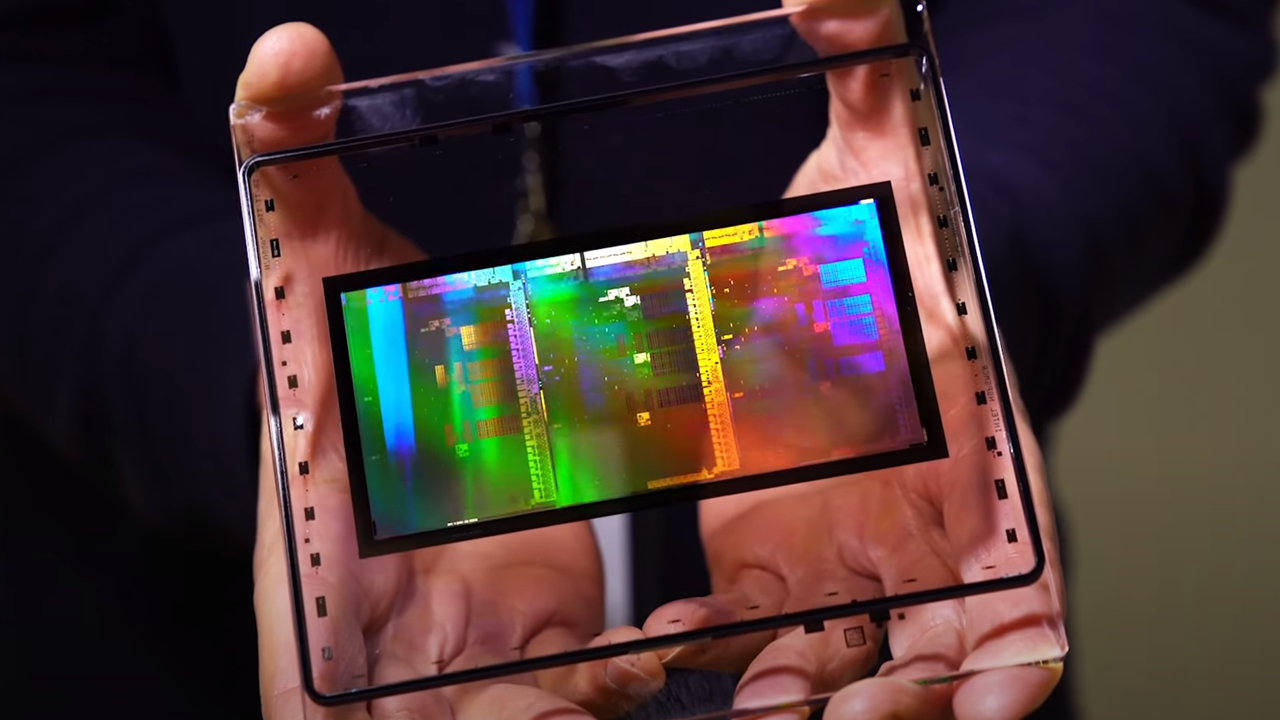

راهحل آینده: ماسکهای ۶×۱۲ اینچی برای حذف ختنهزنی
صنعت — با پیشآگازی اینتل — در حال حرکت به سمت ماسکهای عکاسی ۶×۱۲ اینچی است که میتوانند میدان کامل ۳۳×۲۶ میلیمتری را در یک pasos نورپردازی پوشش دهند. اگرچه روی کاغد ساده به نظر میرسد، اما دو برابر کردن طول ماسک یک تغییر اکوسیستمی عظیم را به همراه دارد:
- تولید برشهای ماسک (Mask Blanks) و فرآیندهای沉積 (Deposition)
- تراشیدن (Etching)، بازرسی، مترولوژی و شستشو
- پلیکلها (Pellicles) و نویسندگان ماسک (Mask Writers)
- سیستمهای مدیریت، انتقال و ذخیرهسازی ماسک
به طور حیاتی، خود اسکنرهای High-NA EUV نیز باید برای سازگاری با ماسکهای بزرگتر بازطراحی شوند. نقشهراه ASML نشان میدهد که تمام اسکنرهای آینده تا بعد از ۲۰۳۳ همچنان بر اساس ریتiculeهای ۶×۶ اینچی و معماری ختنهزنی طراحی شدهاند. اینتل سعی دارد با فشار بر اکوسیستم، استاندارد جدید را تعریف کند — مزیتی که در صورت موفقیت، موقعیت اولویتدار اینتل را در زیرساخت لیتوگرافی پروژکشن برای دههها تضمین میکند.
همانطور که رقابت بر سر تراکم ترانزیستورها تشدید میشود، کنترل کل زنجیره ارزش — از ماسک تا اسکنر — قدرتمندترین ابزار استراتژیک در دست اینتل قرار میگیرد. این یک میلیون ويفر، نه تنها یک آمار تولیدی، بلکه اعلام برپایی یک پارادایم جدید در ساخت تراشه است.
