سامسونگ در FMS 2026: نسل جدید حافظه برای هوش مصنوعی

سامسونگ در رویداد Future of Memory and Storage (FMS) 2026 در سانتاکلارا مجموعه‌ای از فناوری‌های حافظه و ذخیره‌سازی را معرفی کرد. برجسته‌ترین آنها BV‑NAND V10 است؛ حافظه فلشی با بیش از 400 لایه که با فناوری پیشرفته پیوند لایه‌ای تولید می‌شود و به‌هدف افزایش چگالی و بهبود کارایی برای بارهای کاری هوش مصنوعی طراحی شده است.

غرفه سامسونگ در FMS 2026

BV‑NAND V10 — چگالی بیشتر، تاخیر کمتر

نسل V10 از BV‑NAND نسبت به V9 حدود 58٪ افزایش چگالی حافظه ارائه می‌دهد و بهبودهایی در عملکرد خواندن، نوشتن و I/O دارد در حالی که مصرف انرژی کاهش یافته است. نکات کلیدی:

  • بیش از 400 لایه و ساختار پیوند لایه‌ای پیشرفته
  • افزایش قابل توجه چگالی ذخیره‌سازی
  • حداقل‌سازی تاخیر و بهبود عملکرد سیستم‌های ذخیره‌سازی

برای مطالعه پایه‌ای درباره ساختار سه‌بعدی NAND می‌توانید به صفحه 3D NAND مراجعه کنید.

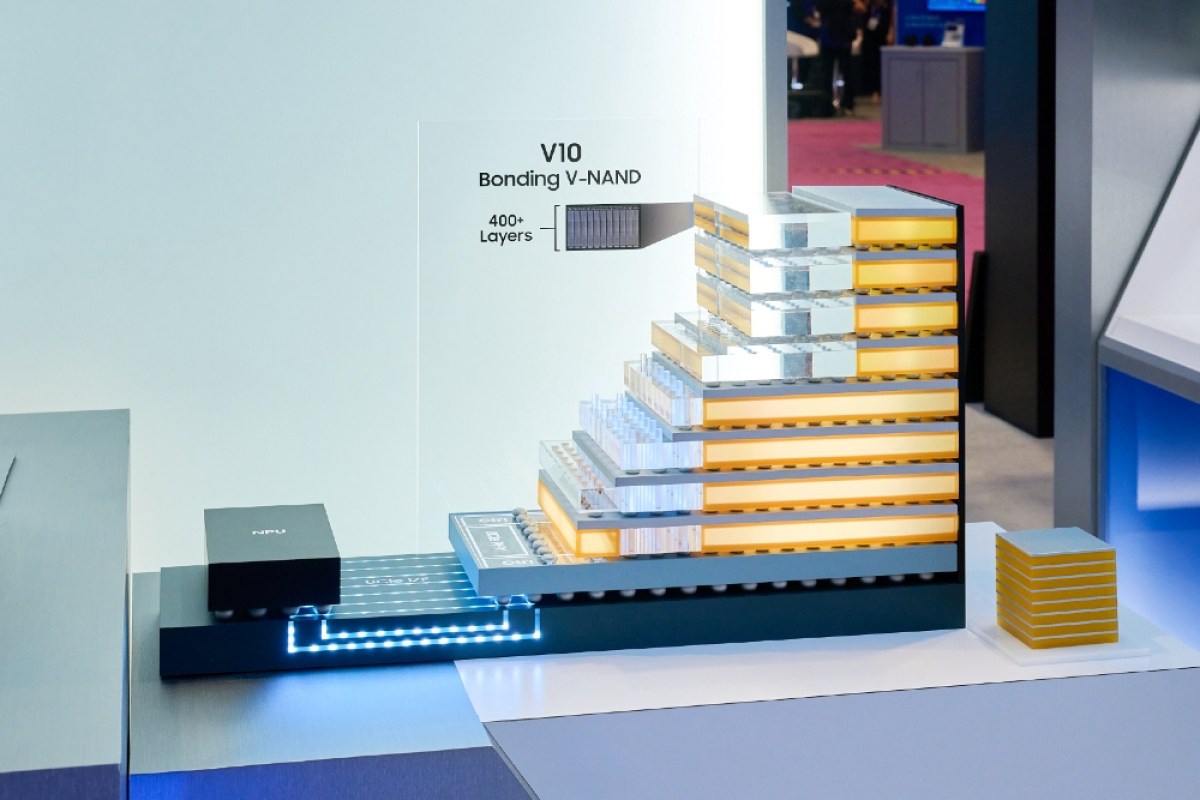

نمونه‌های BV-NAND در غرفه سامسونگ

HBM، HBM5 و راه‌حل اختصاصی zHBM

سامسونگ پیش‌تر نمونه‌های HBM4E را در اختیار مشتریان قرار داده و حالا HBM5 را به‌عنوان نسل بعدی HBM معرفی کرده است. نقطه قوت رویداد، معرفی zHBM است؛ راه‌حلی که برای شتاب‌دهنده‌های هوش مصنوعی طراحی شده و هدفش ترکیب پهنای‌باند بسیار بالا و چگالی حافظه بیشتر است.

  • عملکرد تا 8 برابر HBM5 در شرایط اعلام‌شده
  • افزایش چگالی تا 10 برابر نسبت به HBM5 از طریق پیوند ویفر
  • بهبود کارایی انرژی تا 3 برابر
  • قرارگیری مستقیم روی شتاب‌دهنده‌ها برای کوتاه‌سازی مسیر سیگنال و کاهش تاخیر — پیوند داخلی: شتاب‌دهنده‌های هوش مصنوعی

اطلاعات پایه درباره استانداردهای حافظه پهنای‌باند در صفحه High‑bandwidth memory موجود است.

zNAND‑O برای هوش مصنوعی لبه

zNAND‑O روی پایه V‑NAND توسعه یافته و در پیکربندی‌های چندلایه (مثلاً 4 و 8 لایه) عرضه می‌شود. این محصول برای کاربردهای لبه طراحی شده تا فضای ذخیره‌سازی را بهینه، I/O را بهبود و تاخیر را کاهش دهد.

  • مناسب برای دستگاه‌ها و گره‌های لبه (Edge AI)
  • بهبود نسبت I/O و کاهش تأخیر نسبت به NAND سنتی
ماژول‌های zNAND-O و آرایه‌های حافظه

LPDDR5X‑PIM — پردازش در حافظه برای موبایل و لبه

LPDDR5X‑PIM نخستین نمونه LPDDR با قابلیت Processing‑In‑Memory در صنعت است. این نوع حافظه برخی محاسبات را مستقیماً داخل ماژول انجام می‌دهد تا مقدار داده منتقل‌شونده به پردازنده کاهش یابد و پهنای‌باند مؤثر افزایش پیدا کند.

  • انجام بخشی از پردازش‌ها در داخل حافظه برای کاهش حرکت داده
  • کاهش مصرف انرژی و افزایش کارایی برای بارهای کاری موبایل و لبه
نمونه LPDDR5X-PIM در نمایشگاه

سخنرانی کلیدی و جهت‌گیری سامسونگ

در افتتاحیه، جین‑یوب لی و کیونگ‌ریون کیم چشم‌انداز سامسونگ را پیرامون «معماری‌های سه‌بعدی حافظه و ذخیره‌سازی» تشریح کردند: ترکیب چگالی بالاتر، پیوند لایه‌ای و نزدیک‌تر کردن حافظه به پردازشگر برای کاهش گلوگاه داده و افزایش مقیاس‌پذیری در آموزش و استنتاج هوش مصنوعی.

سخنرانی کلیدی سامسونگ در FMS 2026

چرا این پیشرفت‌ها مهم‌اند؟

جهت‌گیری به سمت پیوند لایه‌ای، افزایش چگالی و قرارگیری حافظه نزدیک به شتاب‌دهنده‌ها نشان‌دهنده حرکت صنعت به طرح‌های متراکم‌تر و کم‌مصرف‌تر برای هوش مصنوعی است. این تغییر می‌تواند مرز میان راه‌حل‌های ابری و لبه را کاهش دهد و عملکرد شتاب‌دهنده‌ها را به سطحی برساند که امروز عمدتاً در نمونه‌های مفهومی دیده می‌شود.
