حرکت بیوقفه صنعت نیمههادی به سوی تراشههای کوچکتر و کممصرفتر، دهههاست که بر شانههای یک فناوری سنگین استوار است: توانایی حک کردن الگوهای ظریف بر روی ویفرهای سیلیکونی. فناوری لیتوگرافی فرابنفش شدید با گشودگی عددی بالا (High-NA) دقیقاً برای همین نقطه عطف طراحی شده است. این پلتفرم جدید میخواهد مقیاسپذیری لیتوگرافی EUV را وارد عصر گرههای پردازشی زیر 2 نانومتر کند. کلید اصلی این جهش در عدد NA نهفته است که مخفف Numeric Aperture یا گشودگی عدسی است. افزایش این پارامتر از 0.33 به 0.55، عملاً تمام زیرسیستمهای اسکنر را مجبور به بازطراحی از زمین کرده است.
فیزیک نور و مرزهای تفکیکپذیری
حد تفکیک هر سیستم نوری با معادله ریلی محاسبه میشود: R = k₁ × λ / NA. وقتی طول موج ثابت باشد (13.5 نانومتر برای EUV، تنها راه باقیمانده برای ریزتر کردن خطوط، بزرگتر کردن مخرج کسر یا همان گشودگی عدسی است. گذار از استاندارد قدیمی NXE به پلتفرم جدید EXE:5000، حد تفکیک تئوری نیمگام (half-pitch) را از 13 به حدود 8 نانومتر میرساند. این تغییر ارقام، به معنای امکان چاپ تکمرحلهای (Single-Exposure) برای مدارهای منطقی نسل 2 نانومتری و ریزتر است.

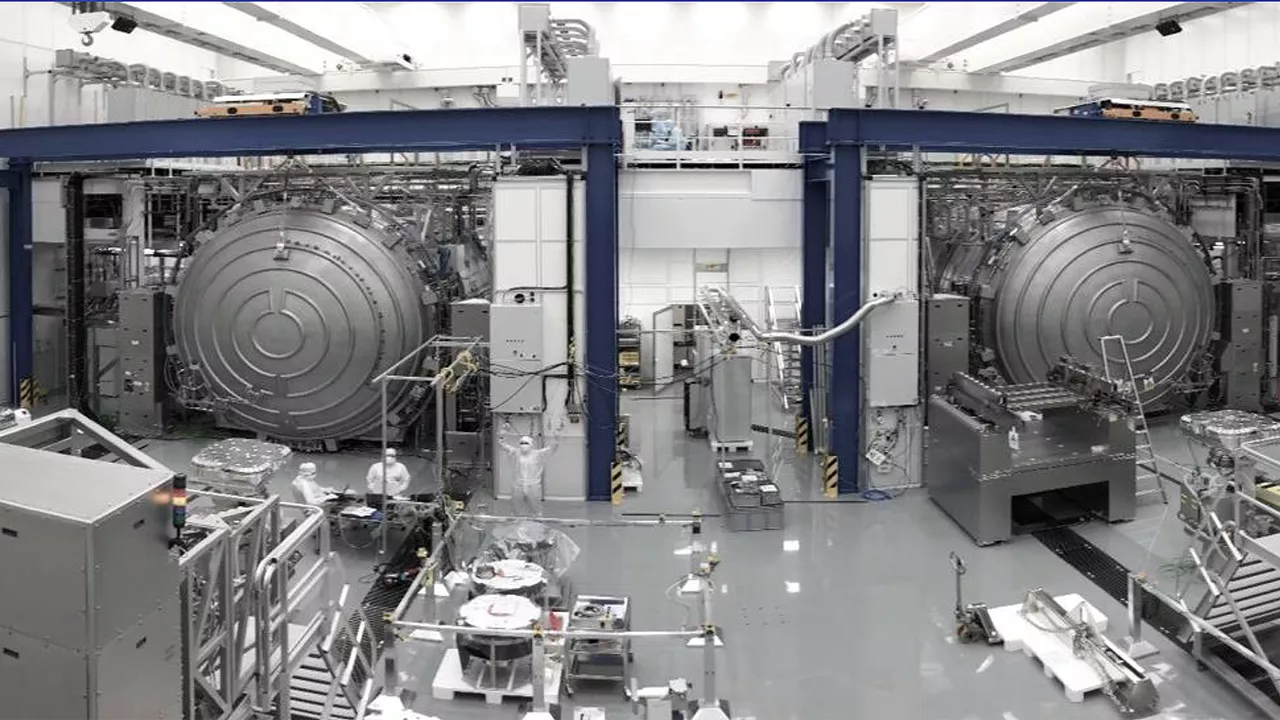

چالش اصلی در اپتیک این است که در طول موج 13.5 نانومتر، تقریباً تمامی مواد فیزیکی نور را جذب میکنند. لنزهای شیشهای در این بازه کاملاً بیاستفادهاند. در نتیجه، کل مسیر نوری باید بازتابی باشد و از آینههای چندلایه مولی-بکر (Mooren-Bitter) تشکیل شود. شکلدهی این آینهها برای رسیدن به گشودگی 0.55 نیازمند دقتی در حد اتم بوده و سیستم پروجکشن جدید ASML را به پیچیدهترین سامانه نوری تاریخ تبدیل کرده است.
قلب تپنده: لیزر و پلاسما در ابعاد مستعمره
هر اسکنر EUV با یک منبع نور خیرهکننده آغاز میشود که از لیزر تولید پلاسما (LPP) استفاده میکند. در این فرایند، پالسهای قدرتمند لیزر CO₂ به قطرات ریز فلز قلع برخورد میکنند تا پلاسمایی با دمای چند میلیون درجه بسازند و نور 13.5 نانومتری تولید کنند. نیاز به انرژی، وحشتناک است. هر قطره قلع به حدود 250 میلیژول انرژی پالس و 15 مگاوات توان لحظهای نیاز دارد. همین فشار انرژی است که زیرسیستم منبع را به یک سازه صنعتی عظیم بدل کرده است.
معماری فعلی ASML بر پایه ساختار MOPA استوار است؛ سیستمی که توسط Cymer توسعه یافته و با فرکانس 100 کیلوهرتز کار میکند. تقویتکنندهها در فشار گاز بسیار پایین (حدود 0.1 اتمسفر) عمل میکنند که ضریب بهره را به 0.004 بر سانتیمتر محدود میسازد. برای جبران این ضعیف بودن، پرتو لیزر باید در یک مسیر چندمرحلهای حدود 100 متری تقویت شود. همین مسیر طولانی، بخشی از دلیل فیزیکی این است که ماشین EXE:5000 به اندازه یک سالن بولینگ ابعاد دارد.
محققان و مهندسان همزمان به دنبال جایگزینهایی هستند که بتوانند این محدودیتهای حرارتی و نوری را دور بزنند. ترکیب لیزر TEA با نرخ تکرار بالا و یک پالس پیکوثانیهای برای ایجاد مهتاب قلع رویکردی است که در حال تحقیق است. نکته جالبتر اینکه همین پیکربندی آزمایشی میتواند با هدف قرار دادن اتمهای گادولینیوم، طول موج را به 6.7 نانومتر کاهش دهد. این یعنی نسل بعدی منابع نوری در راه است که میتواند رزولوشن را مجدداً دو برابر کند. لیتوگرافی فرابنفش شدید با این جهشهای طول موجی، مرزهای فیزیک نانو را جابهجا میکند.
کنترل دوز و مدارهای بازخورد در کسر ثانیه
در ابعاد زیر 2 نانومتر، حتی نوسانهای میکرونی انرژی میتواند منجر به خطای ابعاد بحرانی (CD) در مدار شود. پاسخ مهندسی به این معضلی، قرار گرفتن حلقههای کنترل از نوع بسته (Closed-Loop) بر روی فرکانس 100 کیلوهرتز است. سنسورهای فضایی شدت، توزیع نور را لحظه به لحظه پایش کرده و سیگنالهای کنترلی را مستقیماً به اپتیک و منبع نور باز میگردانند. این الگوریتمهای پیشبینانه که در پتنتهای مربوطه ASML ثبت شدهاند، قادرند نوسانات ریز پلاسما را در کمتر از یک چرخه پردازش اصلاح کنند.
علاوه بر دقت انرژی، محیط کاري دستگاه نیز به همان اندازه حساس است. تمام مسیر نوری و اپتیکی در خلأ کامل قرار دارد و دمای آینهها نیز باید روی صحت میکرونی تنظیم شود. ارتعاشات محیطی و تغییرات دمایی حتی در مقیاس نانومتری میتواند کل پروسه لیتوگرافی را خراب کند. به همین دلیل، پایههای این دستگاهها روی سیستمهای ایزولهکننده ارتعاش پیشرفته سوار میشوند و کالیبراسیون نهایی آنها ماهها زمان میبرد.
آیندهی فیزیک نانو و اقتصاد ساخت
پیادهسازی گشودگی عددی 0.55 فقط یک ارتقای سختافزاری نیست؛ یک پرش پارادایمی در مهندسی دقیق است. هزینه خرید و نگهداری این ماشینها به شدت بالا رفته و فقط شرکتهای غولپیکر فناوری و مراکز ملی نیمههادی توان تأمین آن را دارند. با این حال، ورود به گرههای پردازشی 2 و 1.4 نانومتر بدون این دستگاهها غیرممکن است. تداوم قانون مور و پیشرفت در هوش مصنوعی، خودروهای خودران و مخابرات نسل بعد، همگی به ریزتر شدن ترانزیستورها وابستهاند. مهندسان ASML اکنون ثابت کردهاند که محدودیتهای فیزیک کوانتوم را میتوان با اپتیک پیشرفته، مدیریت حرارتی و کنترل دقیق نوری پشت سر گذاشت. نسل بعدی تراشهها در حال شکلگیری است و این دستگاه، پاتیز اولیه مسیر نانو است.
