وقتی چراغقوه نیمهکاره ناگهان خاموش میشود
باتریای که بهظاهر «مرده» شده هنوز مقدار قابلتوجهی انرژی شیمیایی در خود دارد؛ اما ولتاژ خروجی آن برای روشن نگهداشتن بارهایی مثل لامپ یا الایدی کافی نیست. مدار دزد ژول (Joule thief) از این انرژی باقیمانده استفاده میکند و با تبدیل آن به پالسهای ولتاژ بالاتر، میتواند بارهای کممصرف مانند الایدی را تا حد امکان روشن نگه دارد.
اصول عملکرد مدار دزد ژول
دو اصل کلیدی در این مدار دخیلاند: قانون القای فارادی و عملکرد ترانزیستور بهعنوان یک سوئیچ سریع. یک ترانسفورماتور کوچک یا دو سیمپیچ روی هستهٔ حلقهای با تغییر سریع میدان مغناطیسی ولتاژ پالسمانندی در سیمپیچها القا میکند؛ ترانزیستور با روشن و خاموششدن پیاپی این تغییرات میدان را ایجاد میکند و نتیجه ولتاژهای لحظهای بالاتر نسبت به ولتاژ باتری است. برای مطالعهٔ بیشتر دربارهٔ قانون القای فارادی به صفحهٔ فارادی در ویکیپدیا مراجعه کنید.
قطعات لازم
- یک باتری AA یا AAA (میتوان از باتری تقریباً خالی هم استفاده کرد)
- ترانزیستور NPN مثل 2N2222 یا BC547
- هستهٔ حلقهای آهنی یا هستهٔ فرسوده از ترانسفورماتور/اینداکتور
- دو سیمپیچ از سیم لاکی نازک (مثلاً 20–50 دور، با امکان آزمایش تعداد دورها)
- یک مقاومت بیس بین 1 کΩ تا 10 کΩ برای کنترل نقطهٔ کار ترانزیستور
- الایدی (الایدی سفید در حدود 3 ولت نیاز دارد؛ برای رنگها و مقدار روشنایی متفاوت تنظیم لازم است)
- سیم، لحیم و برد-برد یا فیبر برای مونتاژ مدار
نمونهٔ قطعات و تصویر پروژه

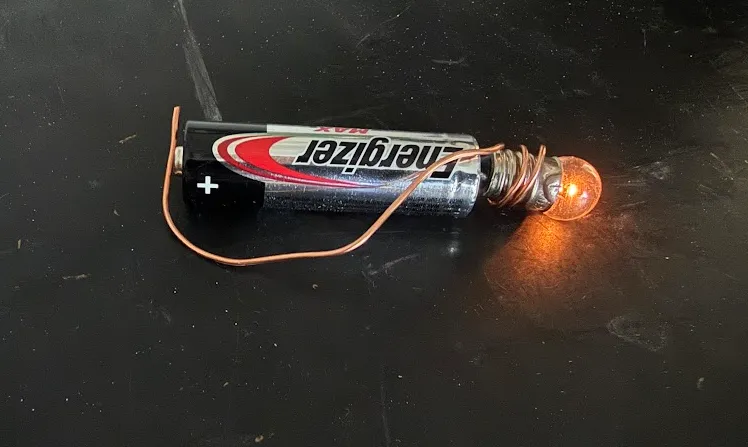

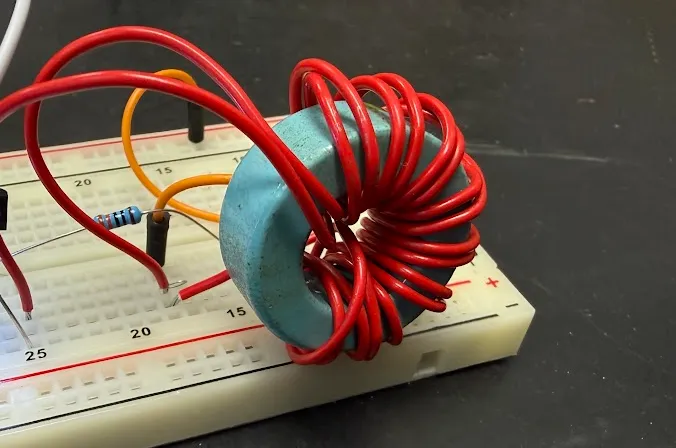

تصویر زیر ساختار ترانسفورماتور دستساز و سیمپیچها را نشان میدهد و در درک شکل واقعی قطعات کمک میکند.
نقشهٔ شماتیک و مونتاژ گامبهگام
برای مونتاژ، ابتدا دو سیمپیچ را روی هستهٔ حلقهای بپیچید و در پایان سر سیمها را از لاک عایق پاک کنید تا تماس الکتریکی برقرار شود. سیمپیچیهای نزدیک به هم و همجهت باعث کوپل القایی بهتر میشوند.
- آمادهسازی سیمپیچها: دو سیم لاکی را بهصورت مجزا و نزدیک به هم روی هسته بپیچید؛ سپس لاک سر سیمها را با سوهان یا اسپری مناسب بردارید تا محل اتصال آماده شود.
- مراجعه به نقشهٔ شماتیک: برای اتصالات دقیق از نقشهٔ شماتیک استفاده کنید. تصویر شماتیک موجود در این صفحه راهنمایی واضحی برای بستن اتصالات کلکتور، بیس (از طریق مقاومت) و امیتر نسبت به قطبهای باتری ارائه میدهد.

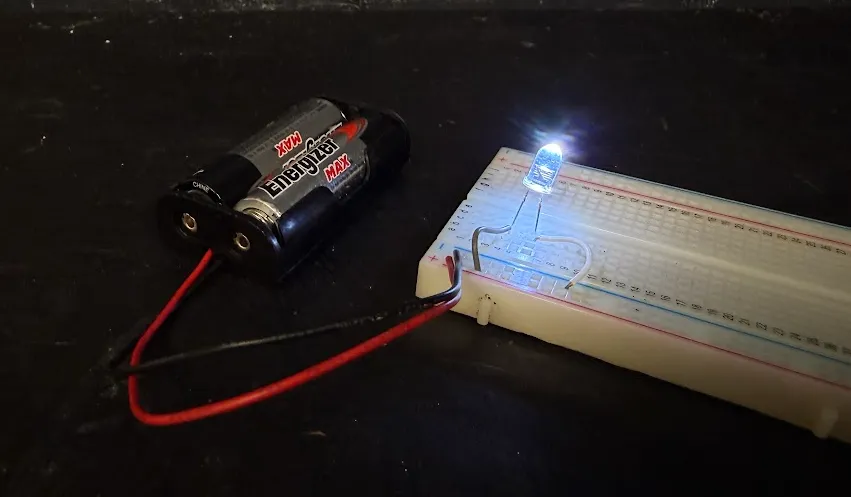

- نصب الایدی و تست اولیه: الایدی را طبق شماتیک در خروجی مدار قرار دهید و با یک مقاومت بیس میتوانید نقطهٔ کار ترانزیستور را تنظیم کنید. در اولین آزمایشها جریان و حرارت قطعات را کنترل کنید.
- تنظیم مقاومت بیس: اگر نوسان برقرار نشد یا الایدی کمنور بود، مقدار مقاومت بیس را تغییر دهید تا نرخ سوئیچینگ مناسب حاصل شود.
نقشهٔ شماتیک سادهٔ مدار در تصویر زیر موجود است؛ برای اتصالات عملی و دقیق به آن مراجعه کنید.
نکات فنی و تنظیمات
- تعداد دورها: افزایش دورهای ثانویه معمولاً ولتاژ بازِ بیشتری تولید میکند، اما القا و فرکانس نوسان را نیز تغییر میدهد؛ آزمایش با تعداد دورهای مختلف مفید است.
- سرعت سوئیچینگ: فرکانس نوسان میتواند از چند کیلوهرتز تا صدها کیلوهرتز متغیر باشد؛ مقاومت بیس و هندسهٔ سیمپیچها روی آن تأثیر میگذارند.
- بازده و محدودهٔ کاربرد: این مدار حجم انرژی زیادی از باتری استخراج نمیکند، اما برای روشننگهداشتن الایدی در شرایطی که ولتاژ زیر آستانهٔ مستقیم است، مفید است. برای بارهای سنگین یا استفادهٔ طولانیمدت منبع تغذیه مناسبتری توصیه میشود.
ایمنی و عیبیابی
- کنترل حرارت: در صورت داغ شدن ترانزیستور یا سیمپیچها، مدار را خاموش کنید و علت (اتصال کوتاه، جریان بیش از حد یا اشکال در سیمپیچ) را بررسی کنید.
- جلوگیری از اتصال کوتاه: سر سیمها را بهخوبی عایقبندی کنید و نقاط تماس ناخواسته را رفع کنید.
- قطبیت الایدی: الایدیها قطبی هستند؛ در اتصال معکوس روشن نخواهند شد یا ممکن است آسیب ببینند.
پایداری، کاربردها و محدودیتها
مدار دزد ژول بیشتر ماهیت آموزشی و کاربردی در شرایط اضطراری دارد: روشننگهداشتن یک الایدی، پروژههای درسی برای فهم القای الکترومغناطیسی، یا صرفهجویی جزئی در مصرف باتری. برای کارهای دقیقتر و نیاز به بازده بالاتر میتوان طرح را به مدارهای سوئیچینگ پیشرفتهتر یا مبدلهای تنظیمشده توسعه داد.
گام بعدی
توصیه میشود دورهای سیم، جهت پیچش و نوع هسته را متغیر کنید و نتایج را ثبت کنید؛ مشاهدهٔ عملی تغییرات در فرکانس و شدت نور بهترین راه برای درک عمیقتر است. برای مروری فنی بیشتر دربارهٔ مدارهای مشابه به صفحهٔ Joule thief در ویکیپدیا مراجعه کنید و همیشه آزمایشها را با دقت و احتیاط انجام دهید.
