دقتی فراتر از تصور مهندسی
در مرکز شهر اوبرکوخن آلمان، آزمایشگاههای زایس (ZEISS) با فیزیک و ماده در سطح اتمی دست و پنجانگشت نرم میکنند. محصول نهایی این پروژه، آینههایی هستند که تختترین و صافترین سطوح ساختهشده توسط بشر محسوب میشوند. این قطعات ظریف، شریان حیالی لیتوگرافی فرابنفش فرین هستند؛ فناوری که تراشههای فوقپیشرفتهی گوشیهای هوشمند، شبکههای 5G و مراکز داده هوش مصنوعی را به واقعیت تبدیل میکند.

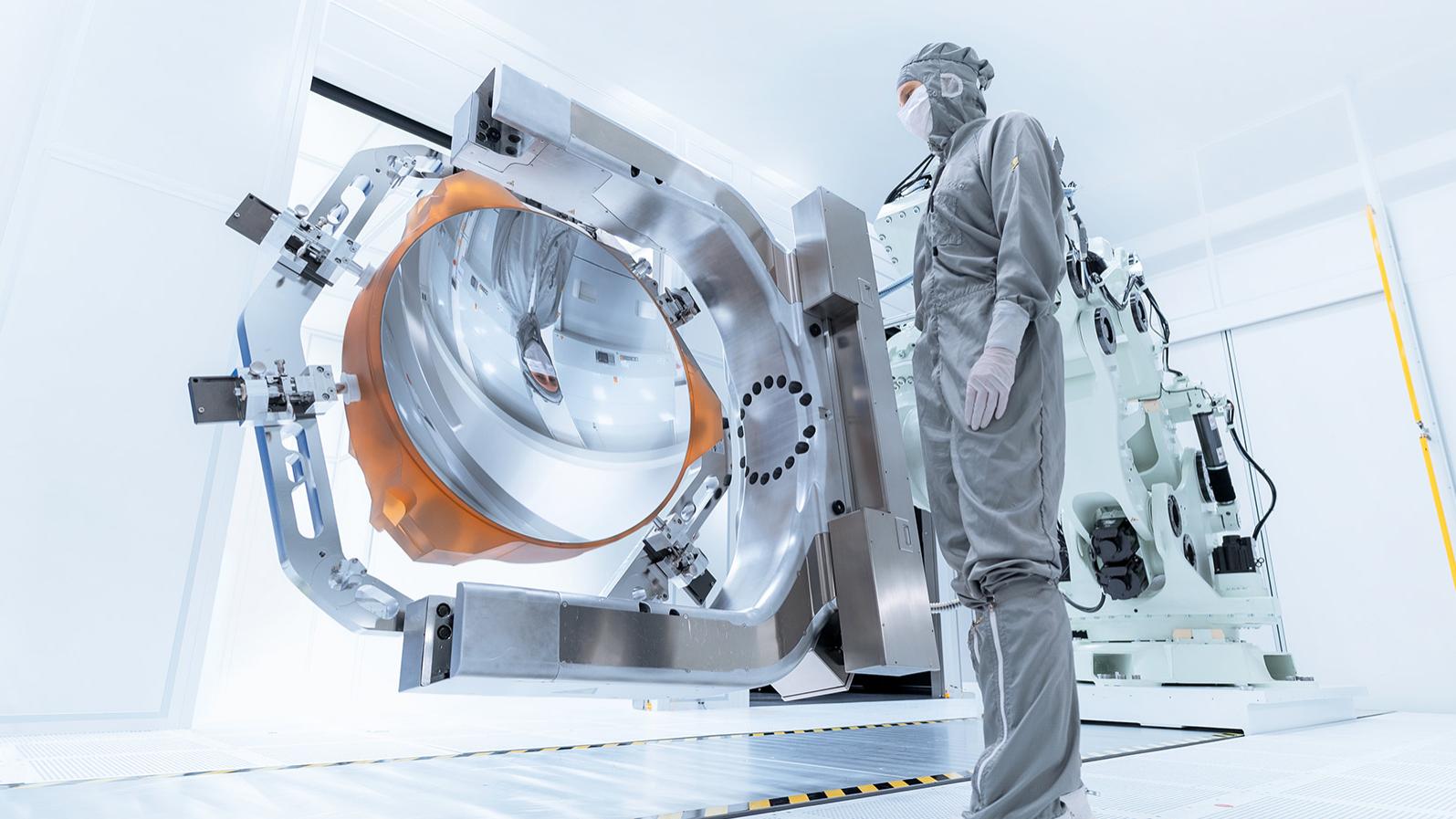

میزان دقت این آینهها تا حدی فراتر از درک شهودی است. شرکت زایس مقایسهای خیرهکننده ارائه میدهد: اگر یکی از این آینهها به وسعت کشور آلمان بزرگ شود، بلندترین ناهمواری آن تنها 0.1 میلیمتر ارتفاع خواهد داشت. در مقیاس چین، این کفسازی کوهستانی حداکثر 0.4 میلیمتر ناهمواری دارد. به عبارتی، هر پستی و بلندی در این سطوح، باریکتر از یک تار موی انسان است. با هر معیاری که بسنجیم، این قطعات دقیقترین المانهای اپتیکی تاریخ بشر به شمار میروند.
فیزیک نور و ضرورت پناه بردن به آینه
ریشه نیاز به چنین دقتی در فیزیک نور نهفته است. نسل پیشین ساخت تراشه با طول موج 193 نانومتر کار میکرد، اما لیتوگرافی EUV این عدد را به 13.5 نانومتر کاهش میدهد. این تغییر، امکان نقشاندازی ساختارهای کمتر از 10 نانومتر روی ویفرهای سیلیکونی را فراهم میکند. تراشههای امروزی میتوانند تا 184 میلیارد قطعه نیمهرسانا را در فضایی هماندازه نوک انگشت جای دهند.
چالش اصلی اما کاملاً فیزیکی است: نور EUV به شدت توسط تمامی مواد و حتی هوا جذب میشود. لنزهای شیشهای در این مسیر کاملاً بیفایدهاند، بنابراین سیستم اپتیکال زایس بهطور کامل بازتابی و در محیط خلأ مطلق طراحی شده است. کوچکترین بینظمی در این آینههای منحنی، مستقیماً به خطای تصویربرداری و ضایعات تراشه منجر میشود. خطای مجاز جبهه موج در این سیستم، چیزی حدود 260 پیکومتر است. این عدد دقیقاً برابر با عرض یک مولکول آب است.
جادوی آینه براگ و مهندسی لایههای اتمی
صرفاً داشتن شکلی ایدهآل کافی نیست. یک سطح بازتابی معمولی تنها حدود 1 درصد نور EUV را برمیگرداند، مقداری که برای تولید انبوه کاملاً ناچیز است. راهکار مهندسان زایس، بهرهگیری از ساختار چندلایهای به نام «آینه براگ» است. این پوشش پیچیده شامل:
- لایههای فوقنازک سیلیکون و مولیبدن که هرکدام تنها چند اتم ضخامت دارند
- تا 100 جفت لایه که با فاصلههای دقیق نانومتری روی هم چیده میشوند

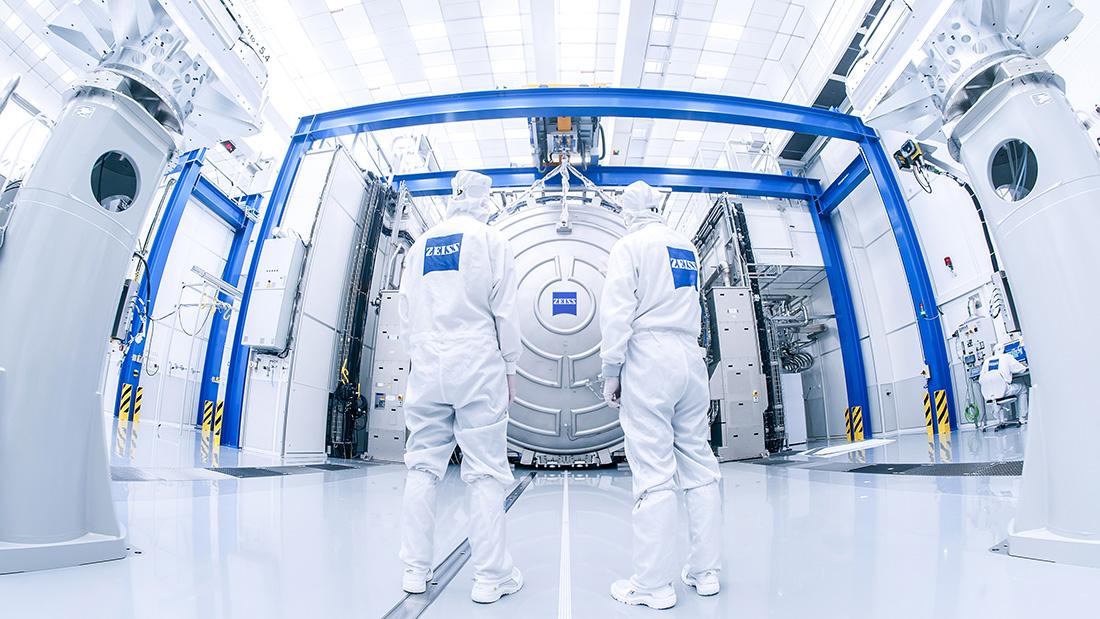

- سیستم پوششدهی توسعهیافته با همکاری مراکز تحقیقاتی معتبر که نیازمند کنترل اتمی است
فیزیک حاکم بر این آینهها، پدیده تداخل سازنده است. هر لایه مقدار کمی از نور را بازتاب میدهد و وقتی این بازتابها دقیقاً روی هم قرار میگیرند، امواج نور یکدیگر را تقویت میکنند. نتیجه نهایی، افزایش بازتاب تا 70 درصد است. این عدد، مرز باریک بین شکست صنعتی و توجیه اقتصادی ساخت تراشههای نسل بعدی محسوب میشود.
پایداری پویا: کنترل لرزش در مقیاس پیکومتری
ساخت آینه بینقص تنها نیمی از فرآیند است. در حین فرآیند نوردهی، آینهها باید با ثباتی باورنکردنی در جای خود ثابت بمانند. هر تغییر شکل میکروسکوپی ناشی از گرما یا لرزش محیطی، میتواند کل زنجیره تولید را مختل کند. زایس برای حل این چالش، مفهوم جدیدی از مکاترونیک پیشرفته را پیادهسازی کرده است. سیستمهای حسگر و عملگر، هر تغییر شکل را با فرکانسهای بالا اندازهگیری کرده و فوراً آن را خنثی میکنند. این پایداری پویا، تضمین میکند که فرآیند چاپ با تکرارپذیری کامل در هزاران سایکل پیدرپی انجام شود و هر تراشه بدون نقص از خط تولید خارج گردد.
صنعت نیمهرسانا در آستانه عبور از مرزهای 2 و 1 نانومتری است. آینههای زایس امروز، قطعیترین حلقه در این زنجیرهی پیچیده محسوب میشوند. آیندهی محاسبات کوانتومی، خودروهای خودران و پردازش ابری، در گرو همان دقت چند پیکومتریای است که اکنون در کارخانههای میکروسکوپی آلمان شکل میگیرد و هر روز مرزهای ممکن را عقبتر میبرد.
