دقیقترین مرزهای فناوری در لایههای شیشهای و سیلیکونی پنهان شده است، جایی که فاصلهای به اندازه چند مولکول، تفاوت یک محصول سودآور با یک ضایعات چندمیلیونی را رقم میزند. در صنعت نیمههادی، صفر و یک بودن خطا قابل پذیرش نیست. حتی کوچکترین ذره گردوغبار، یک شوک لرزشی ناگهانی یا یک درجه نوسان دمایی میتواند زنجیرهای از خرابیها را آغاز کند و در کمتر از چند ثانیه، یک ویفر تکمیلشده ارزش میلیون دلاری را به چرخهای از دوبارهکاری و ضایعات تبدیل کند. این فشار مطلق بر بینقص بودن، ساخت و بهرهبرداری از اتاقهای تمیز نیمههادی را به یکی پیچیدهترین و پرهزینهترین مهندسیهای صنعتی امروز تبدیل کرده است. این تسهیلات صرفاً فضایی سفیدپوش و تمیز نیستند؛ اکوسیستمهای زندهای هستند که در آنها مهندسی جریان هوا، فشار، دما و حتی میدانهای الکترومغناطیسی با دقتی باورنکردنی همراستا میشوند.
چالش نانومتری: وقتی یک ذره گردوغبار غولپیکر میشود
تراشههای نیمههادی موتور محرک تمام دستگاههای مدرن هستند، از تلفنهای هوشمند گرفته تا ماهوارههای مدار زمین. اما ساخت این مغزهای متفکر، مستلزم تسلط کامل بر فیزیک محیط است. هر ترانزیستور روی یک مدار مجتمع امروزی با مقیاس نانومتر سنجیده میشود؛ تنها یکمیلیاردم متر. فناوریهای پیشرو صنعت با نودهای 3 و 5 نانومتری و حرکت رو به جلو به سمت 2 نانومتر کار میکنند. در این ابعاد سرریز، ریاضیات آلودگی به سختترین معادلات مهندسی تبدیل میشود:
- یک ذره معلق در هوا میتواند مستقیماً روی مدار بنشیند و باعث اتصال کوتاه شود.

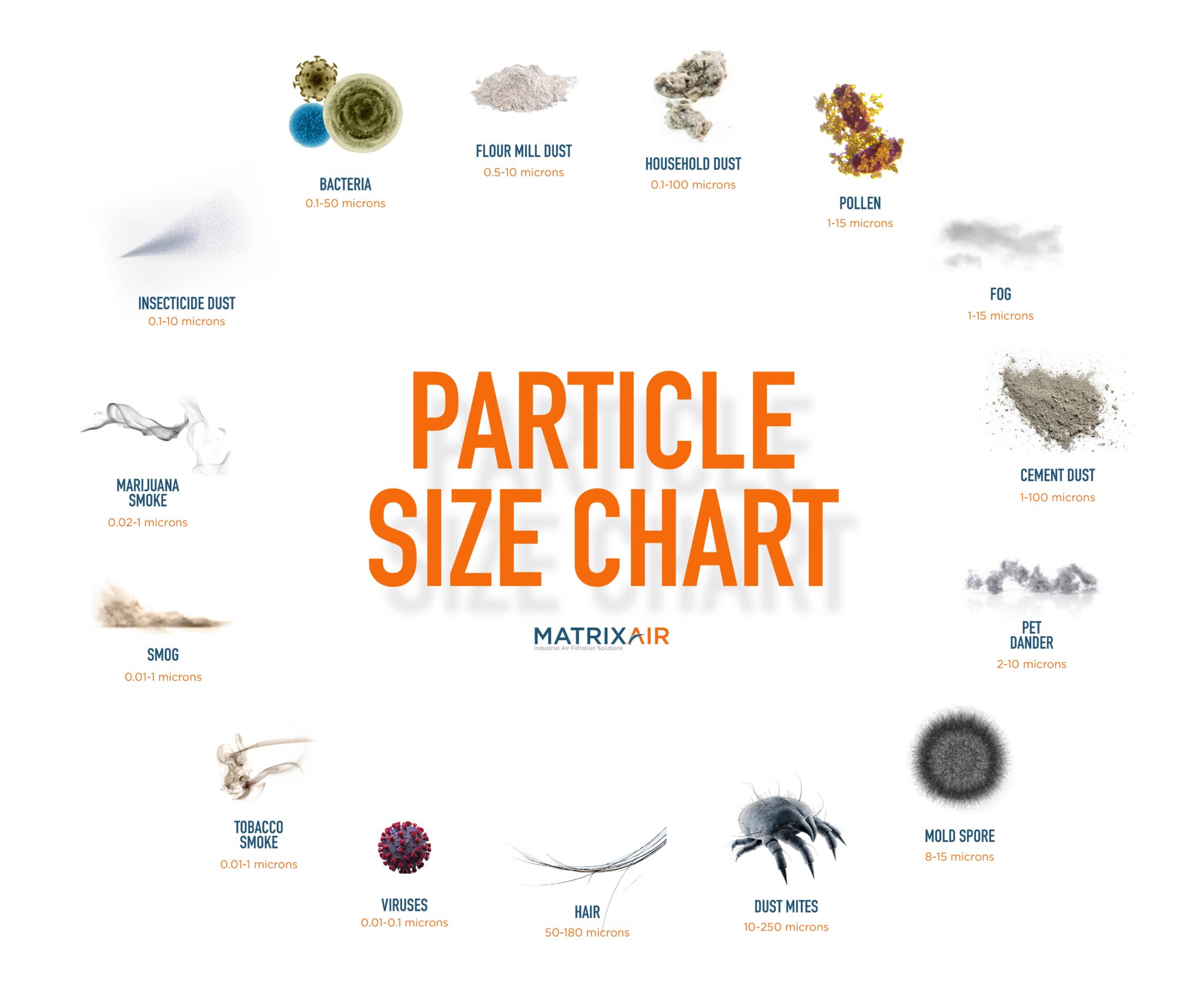

- ذراتی با اندازه 0.1 میکرون، عیوب فاجعهآمیزی در لایههای فوتولیتوگرافی ایجاد میکنند.
- حتی یک آلاینده شیمیایی کوچک نیز میتواند بازدهی تولید را به شدت کاهش داده و خسارتهای سنگین اقتصادی وارد کند.
وقتی ذرهای بر روی ویفر سیلیسی فرود میآید، آسیب آنی نیست. ابتدا یک برخورد فیزیکی رخ میدهد، اما اثر دومینویی آن در مراحل بعدی مانند حکاکی شیمیایی و رسوب فلز آشکار میشود. حتی اگر تراشه در لحظه اول سالم به نظر برسد، نقصهای پنهان مربوط به ذرات میتوانند ماهها بعد در بازار به صورت خرابیهای زودهنگام یا از کار افتادگی دستگاهها ظاهر شوند. در صنعت ساخت تراشه، استانداردهای تمیزی تعیینکننده مسیر تولید هستند و پیروی دقیق از آنها از طریق منابعی مانند [دانشنامه ویکیپدیا درباره ساخت نیمههادی](https://en.wikipedia.org/wiki/Semiconductor_fabrication) قابل بررسی است.
استاندارد تمیزی چیست؟ اعداد پشت ISO 14644-1
تمام اتاقهای تمیز طبق استاندارد بینالمللی [ISO 14644-1](https://www.iso.org/standard/27575.html) طبقهبندی میشوند. این استاندارد بر اساس تعداد ذرات میکروسکوپی مجاز در هر متر مکعب هوا، اتاقها را رتبهبندی میکند. عملیات ساخت نیمههادی معمولاً در محیطهای کلاس 5 ISO یا بهتر انجام میشود و فرآیندهای حساستر مانند ساخت لایههای میکروسکوپی، نیاز به شرایط کلاس 1 تا 3 ISO دارند که عملاً فاقد هرگونه آلاینده معلق است.
برای درک بهتر این اعداد:
- کلاس 5 ISO: حداکثر 3,520 ذره در هر متر مکعب هوا (اندازه هر ذره کمتر از 0.5 میکرون).
- یک دفتر معمولی: حدود 35,000,000 ذره در هر متر مکعب هوا.
فاصله این دو عدد یک مقیاس ساده نیست؛ یک اتاق تمیز نیمههادی تقریباً 10,000 برابر خالتر و پاکتر از هوای یک اتاق نشیمن معمولی است. در مراکز پیشرفته، سیستمهای نظارتی هوشمند غلظت ذرات را حتی از 10 ذره در سانتیمتر مربع پایینتر نگه میدارند. سطحی از پاکی که تا پیش از ظهور کامپیوتر، هیچ مقصدی در زندگی روزمره نداشت.
جعبهابزار مهندسی: نبرد با آلودگیهای نامرئی
حفظ این سطح از بینقص بودن نیازمند نبردی دائمی و چندلایه است. هر سیستم در این اتاقها طوری طراحی شده که یک نوع خاص از آلودگی یا خرابی را خنثی کند.
جریان هوا و فیلتراسیون پیشرفته
تمیزی هوا، حلقه اول دفاعی در هر اتاق تمیز است. این اتاقها از فیلترهای HEPA و ULPA استفاده میکنند که قادرند 99.999 درصد ذرات تا اندازه 0.12 میکرون را به دام بیندازند. هوا پس از عبور از این فیلترها، به صورت جریانی آرام و یکدست از سقف وارد اتاق میشود. این جریان مواج به سمت پایین حرکت میکند و ذرات معلق را به سمت دریچههای بازگشت در کف اتاق هدایت میکند.
سقف این اتاقها تقریباً بهطور کامل پوشیده از پنلهای فیلتر است. این طراحی تضمین میکند که هر ذرهای که وارد میشود، فوراً از چرخه خارج شده و فرصت نشستن روی سطوح حساس را پیدا نمیکند. سرعت و جهتگیری دقیق هوا در اینجا حیاتی است زیرا هرگونه آشفتگی میتواند ذرات را دوباره به چرخه بازگرداند.
کنترل دقیق دما و رطوبت
نیمههادیها به تغییرات حرارتی فوقالعاده حساس هستند. حتی نوسانات جزئی دما میتواند باعث انبساط یا انقباض جزئی ویفرهای سیلیسی شود و این تغییر ابعاد میکروسکوپی، باعث ناهماهنگی لایههای طراحی شده و در نهایت تراشه را بیاستفاده میکند. بنابراین سیستمهای تهویه مطبوع در این اتاقها نه تنها برای خنکسازی، بلکه برای تثبیت دما در کسرهای دقیق درجه سانتیگراد عمل میکنند.
علاوه بر دما، کنترل رطوبت نیز ضروری است. هوای خشک باعث ایجاد الکتریسیته ساکن میشود که میتواند مدارهای فوقحساس را بسوزاند. از سوی دیگر، رطوبت بالا میتواند منجر به خوردگی سطحی یا ایجاد قطرات ریز آب روی قطعات شود. ترکیب پایداری حرارتی و رطوبت خاص، ضامن اصلی کیفیت نهایی محصولات است.
جداسازی لرزشی و کنترل میدانهای الکترومغناطیسی
فرآیندهای ساخت تراشه به گونهای دقیق است که لرزشهای ناشی از ترافیک خیابان، حرکت اپراتورها یا حتی تجهیزات جانبی میتوانند تولید معطل ایجاد کنند. اتاقهای تمیز حساس بر روی سازههای جداساز لرزش سوار شدهاند تا هرگونه انرژی مکانیکی را قبل از رسیدن به میزهای کار خنثی کنند. همچنین، میدانهای الکترومغناطیسی محیط باید کنترل شوند تا تداخلی با سیگنالهای دقیق دستگاههای فوتولیتوگرافی یا ابزارهای اندازهگیری نانومتر ایجاد نکنند.
پیشرفت سریع فناوریهای نانو و کاهش مداوم اندازه ترانزیستورها، اتاقهای تمیز را به سکهای دو رویی تبدیل کرده است. از یک سو، نیاز به پاکی بیشتر و کنترل دقیقتر محیط را شدیدتر میکند و از سوی دیگر، تکنولوژیهای پایش هوشمند و سیستمهای خودکار تصفیهگر، مرزهای تمیزی را به سمتی میبرند که شاید امروز فکرش را هم نمیکنیم. در این مسیر، هر ذرهای که با موفقیت از چرخه تولید دفع میشود، یک پیروزی بیسروصدا برای مهندسی مدرن است که مسیر آینده الکترونیک را شکل میدهد.
