عبور از سد مقیاسهای فیزیکی با فناوری خودسازماندهی
صنعت نیمههادی به مرزهای سخت فیزیکی رسیده است. حتی ابزار پیشرفتهای چون لیتوگرافی فرابنفش حدی (EUV) نیز در برابر پدیدههایی نظیر عیوب تصادفی و زبری لبه خطوط، توان تکراهه مقیاسدهی را از دست داده است. در این شرایط، راهکاری به نام خودسازماندهی هدایتشده (DSA) توانسته توجه طراحان و مهندسان را جلب کند. این فناوری که بر پایه رفتار خودبهخودی کوپلیمرهای بلوکی استوار است، دیگر یک معضل پژوهشی محسوب نمیشود، بلکه به عنوان بازوی قدرتمند برای تعویق مرگ قانون مور و عبور از سد مقیاسهای نانو طراحی میشود.
شیمی در خدمت نور تفاوت روشهای الگوبرداری
لیتوگرافی DSA تفاوت روششناختی عمیقی با لیتوگرافی کلاسیک دارد. در روشهای سنتی، سیستمها به شیوه بالا-به-پایین عمل میکنند و اسکنرها موظفاند هر ردیف و فضای مدار را مستقیماً با فوتون حک کنند. اما DSA از استراتژی پایین-به-بالا پیروی میکند. در این متد، کوپلیمرهای بلوکی به طور ذاتی تمایل دارند فازهای خود را جدا کرده و به الگوهای منظم نانو تبدیل شوند. سیستمهای نوری تنها کار ساخت یک الگوی هدایتکننده با فاصله پیچ بزرگتر را بر عهده دارند تا خودسازماندهی مواد شیمیایی دقیقاً در مسیر مدارهای هدف شکل بگیرد. نتیجه این تقسیم کار، تراکم خطوط در ابعادی کوچکتر از حد مجاز نوری است.
مکمل قدرتمند نه رقیب مستقیم
مرورهای فنی منتشر شده در نشریات تخصصی مهندسی میکرو، بر نقش تکمیلی این فناوری تاکید میکنند. DSA قرار نیست جایگزین اسکنرهای EUV شود، بلکه لایهای هوشمند به فرآیندهای موجود اضافه میکند. ترکیب DSA با EUV امکان میدهد تا اسکنرها تنها نقش الگویساز را ایفا کنند و کوپلیمرها با چگالسازی این الگوها، تفکیکپذیری نهایی را به شدت ارتقا دهند. زیرساختهای بالغ DUV نیز میتوانند به همین شیوه عمل کنند و عمر مفید خطوط تولید فعلی را چندین سال افزایش دهند. استفاده از پرتو الکترون یا نانوچاپ به عنوان الگویساز، راههایی جدید برای تولید نمونههای آزمایشی و تولیدات با رزولوشن فوقالعاده باز میکند.
تاییدیه نقشه راه IRDS و افق آینده

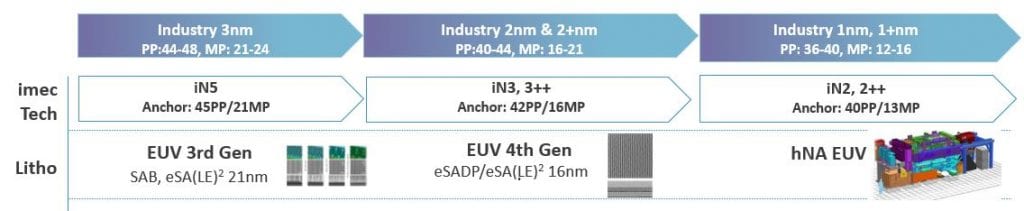

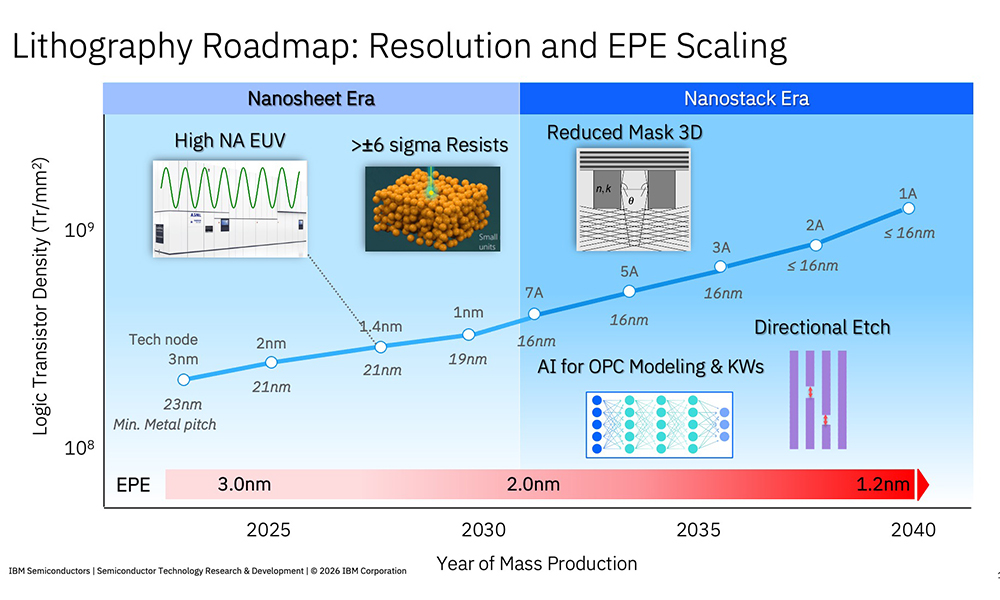

معتبرترین نشانه حرکت این فناوری از آزمایشگاه به خطوط تولید، تاییدیه نقشه راه بینالمللی دستگاهها و سیستمها (IRDS) است. نسخههای اخیر این سند علمی، خودسازماندهی هدایتشده را به صراحت در فضای راهکارهای آینده قرار دادهاند. IRDS پیشبینی میکند که برای رسیدن به فرآیندهای کوچکتر از 2 نانومتر، تکیه صرف بر نوریسازی مستقیم غیرممکن خواهد بود و ما به رویکردهای هیبریدی نیاز داریم. چالشهای موجود شامل کنترل پترنهای خطایی، سازگاری با مواد شیمیایی حساس و ادغام با فرآیندهای فعلی کارخانههای نیمههادی است. با این حال، سرمایهگذاری گسترده غولهای تولید تراشه و همکاریهای صنعتی در پروژههایی نظیر M3EDA، مسیر تجاریسازی این فناوری را هموارتر کرده است.
آینده ساخت تراشههای نسل بعد، در رقابت مستقیم فناوریها نیست، بلکه در همافزایی هوشمندانه آنها رقم میخورد. خودسازماندهی هدایتشده با تبدیل محدودیتهای کوانتومی و نووری به فرصتهای شیمیایی، پل معناداری میان لیتوگرافی فعلی و مهندسی اتمی آینده است. اگر چالشهای کنترل و ادغام این پترنها به بلوغ برسد، نقشه راه تراشهها فصل جدیدی از ریزمقیاسسازی را تجربه خواهد کرد.
